2188F纯平彩电开关电源设计电路图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

前10 年的彩电以三洋公司研发的A3电源居多,以分立元件为主,但目前的彩电是一块IC 加一个开关管的形式,或直接就是一块IC 厚膜的形式。

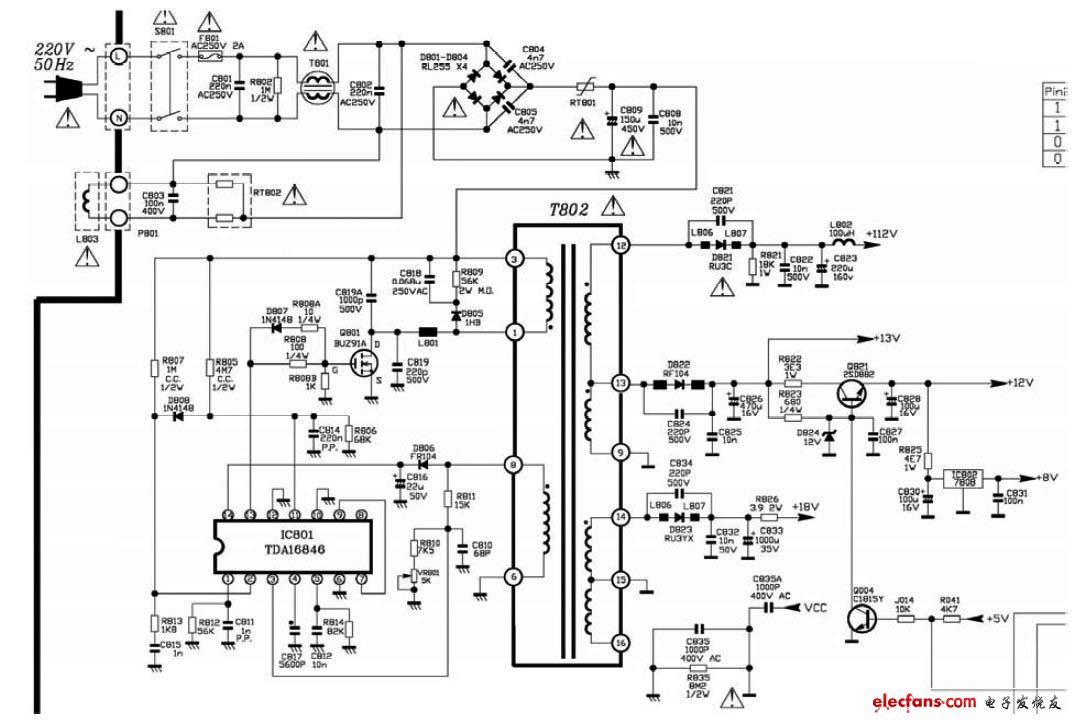

  图3是2007 年TCL 公司推出的2188F纯平彩电的电源部分,用了一个IC :



  图3

  TDA16846 加一个开关管:场效应管BUZ91A 的形式,整个电路结构显得比较简单,这电路没用光电耦合器做反馈。

  彩电一般的开关电源是由振荡电路、稳压电路和保护电路三大部分组成。

  1、振荡电路:开关电源振荡电路分为晶体管振荡电路和集成块振荡电路,如STR-S??系列IC,TEA2104、TDA4601、TDA4605、TDA2261、TDA16846 等等。

  2、稳压电路:开关电源的稳压原理均采用脉冲调宽式的稳压方式,即通过自动改变开关功率管的关闭和导通时间的比例,或通过改变振荡器输出脉冲的占空比来达到稳压的目的。稳压部分的电路由取样、比较、控制三个部分组成,很多机芯此部分电路是采用IC(如SE110 等IC)和光耦件组合而成,而有些机芯则采用分立元件组成(多为国产机),而有些机芯采用的电源IC本身就集成了这部分电路(如部分串联型开关电源IC)。

  3 。保护电路:彩电开关电源都设有保护电路,其保护方式均是使电路停振。有过流保护、过压保护和欠压保护(短路保护),还有过热保护。过流保护电路其过流取样点,大部分电视机中都是在主振功率管的发射极电位上。过压保护电路的取样点一般取自220V交流经整流滤波后的电压或主负载供电电压,通过一个齐纳二极管(稳压管)来进行取样判别。短路保护电路的取样点一般在稳压电源输出的低压组电源上,通过一个二极管来进行判别取样,在IC 式开关电源中,有部分机采用的电源IC内部有“闩锁电路”,这个“闩锁电路”实际上是一个保护执行电路,各取样点送来的信号,通过它执行对电路的停振控制。
