电压-频率转换器(VFC)电路 - 模拟电源 -

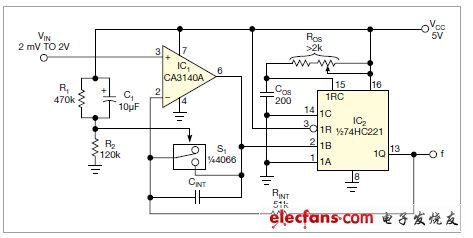

电压-频率转换器(VFC)电路有高的输入阻抗，采用单电源工作，与微控制器直连。对于高达700kHz的频率，其线性误差小于0.1%，动态范围为60dB。电路采用了积分器、比较器和单稳架构(图)。输出频率与输入电压成正比：f=(1/VCCtOS)VIN，其中，VCC是5V电源，tOS是单稳产生的脉冲周期，按照下式： tOS=0.7×ROS×COS。电源VCC必须经过滤和稳压。如果电源波幅有变化，则校正曲线的斜率也会改变。

　　开关S1和R1、C1与R2组成的定时网络构成了一个起动电路。这一步确保了电路能在任何输入电压下起振。接通电源以后，开关保持闭合约1s，使CINT完全充电。当开关打开时，CINT开始以一个固定电流充电，这个电流由输入电压幅度所确定。结果是，在积分器的输出端有一个上升的斜坡。当斜坡达到2.5V时，IC2产生一个脉冲，因为2.5V是IC2的1B输入端施密特触发器的阈值电平。
