三相无源逆变电路的主电路如图3-7所示。由6 个单向导电的电子开关组成三相桥，同时每个桥臂并联一个起续流作用的二极管.

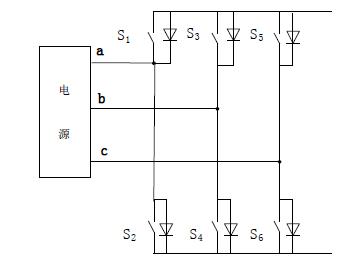

                              图3-7 三相无源逆变主电路
图中的电源用方框标出，在应用中直流电源可能是电压源，也可能是电流源，采用电源不同逆变器输出的特性也不相同。电子开关的开通顺序依照图中的标号1→2→3→4→5→6→1。使三相负载电压为对称的三相交流电。
电子开关可以与单相桥式电路一样采用全控型电力电子器件，如GTR、IGBT、GTO 等。但因为三相桥式逆变电路功率一般都比较大，也有采用普通型晶闸管配以一定的换相辅助电路来实现开关功能的，次类电路在全控型器件的容量尚未提高到满足较大功率的逆变电路的要求时比较普遍，现在随着全控型器件生产技术的发展，一般中、小型逆变电路都采用全控型器件做电子开关，但过去生产的晶闸管加辅助换相电路的逆变器尚有相当数量在生产设备中被使用。
