IRFP460MOS功率管开关电源全桥驱动模块电路 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-24　
进入嵌入式论坛与网友讨论>>

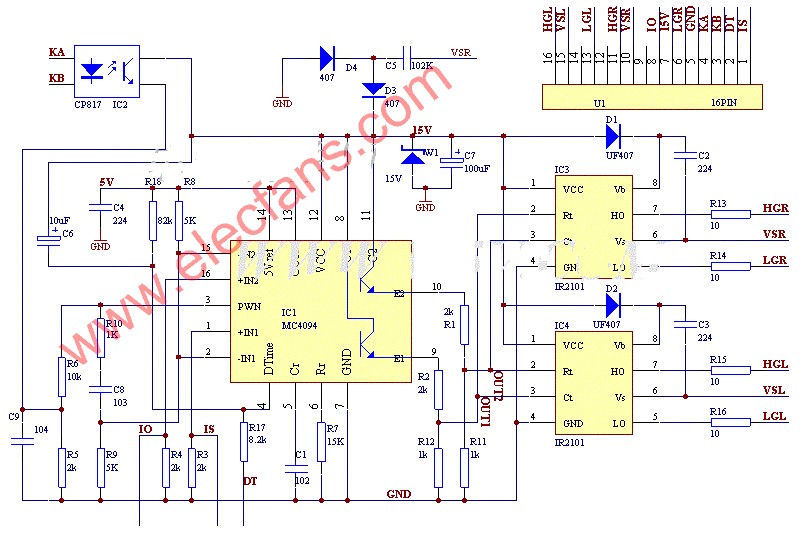

采用两片IR2101和TL494设计的全桥开关电源驱动模块。电路结构简洁功能强大，下面电路可以直接1KW-1.5KW开关电源。

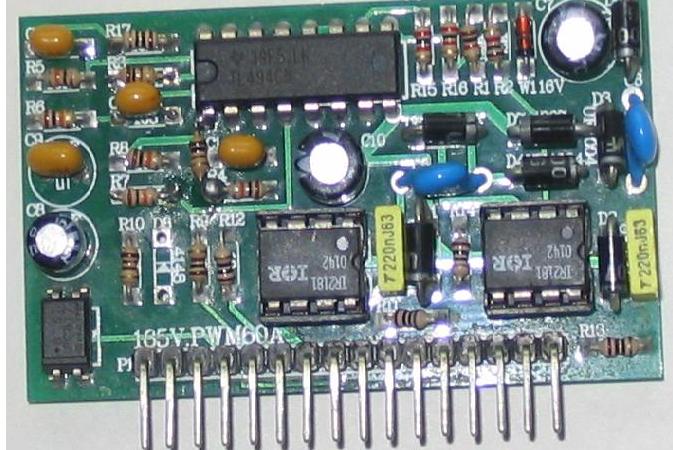

IRFP460MOS/20A开关电源驱动模块电路

IR2101的IO输出电流0.6A，可以直接驱动20A的IRFP460MOS大功率管子。
