用++5V电源得到-5~-15V电压的负电压转换器
电路的功能
使用+5V单极电源的逻辑系统，若需增加模拟电路，必须有±2个电源，如果不要求隔离，消耗功率也小，则可以选用带电感L的C-MOS转换器IC。
电路工作原理

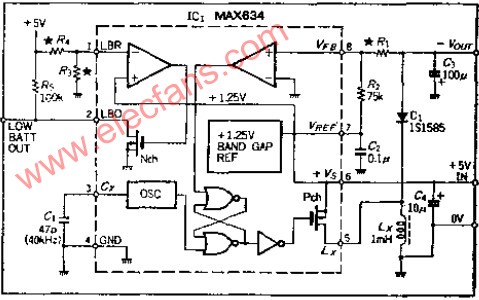

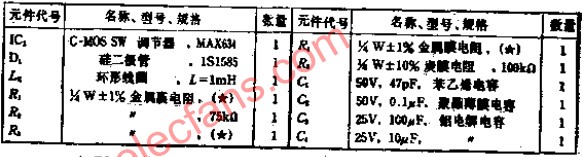

转换器IC的内部组成如电路图所示。转换频率与负载无关，大约为40KHZ（C1=47PF时），电感的能量转换由PCH MOS FET进行，断开时的感应电压由二极管D1进行负电压整流，因为用1.25的基准电压与反馈端的VFP比较，所以-VOMT=1.25*R1/R2，R1=300K时，输出电压为-5V，900K时输出电压为-15V。
