采用分流调节器的简易基准电压发生电路

电路的功能

分流调节器IC TL431相当于可编程齐纳二极管，内部有2.5V的带隙基准二极管、可以用晶体管吸收100MA电流，可用作简易基准电压发生电路或恒定电注发生电路。

电路工作原理

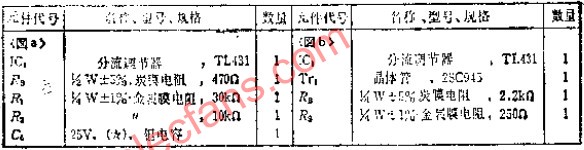

图A的电路用于分流调节电路，输出电压VOUT由公式VOUT=（1+R1/R2）*2.5确定，为了输出10V，设R1=3R2置偏电阻RB与VOUT和负载电流IL有关，应使RB≤（V+-VOUT）/ILO分流调节电路负载电流一旦减小，为保持输出电压不变。由IC来吸收电流。TL431输出阻抗在数10KHZ以上时，应根据需要把CL电容量增加到1UF以上。

图B是非常简单的电流变换电路，TL431的开环增益为50DB左右，变换电流稳定度很好，为了使电流传感电阻R5产生2.5V的电压，须对晶体管的基极进行控制。
