[组图]10A13.8V线性稳压电源 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-24

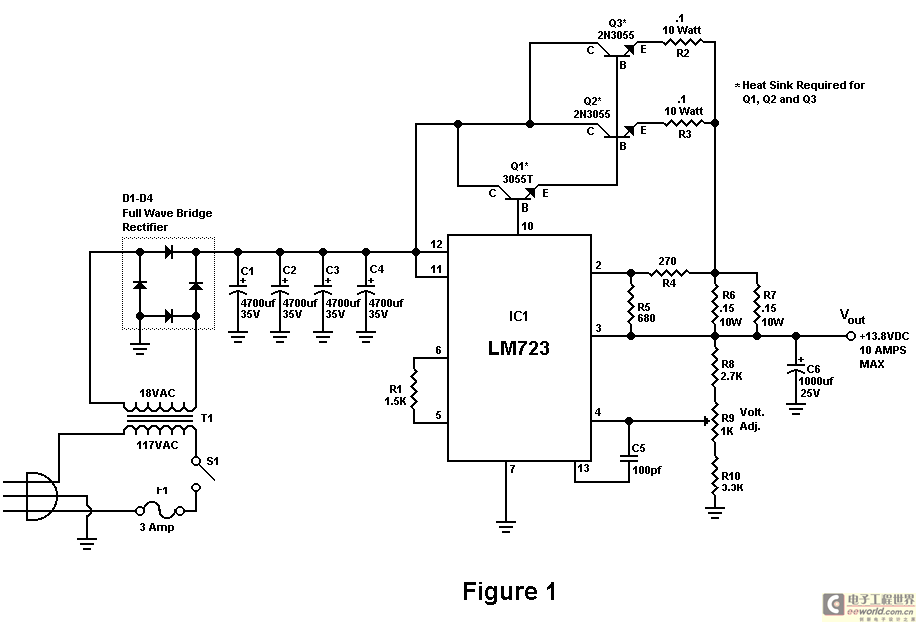

| R1 | 1.5K W |
| R2,R3 | 0.1 Ohm 10 W |
| R4 | 270 Ohm W |
| R5 | 680 Ohm W |
| R6,R7 | 0.15 Ohm 10 W |
| R8 | 2.7K W |
| R9 | 1K |
| R10 | 3.3K W |
| C1,C2,C3,C4 | 4700 UF/ 35 V |
| C5 | 100 P |
| C6 | 1000UF/25 V |
| IC1 | LM723 |
| Q1 | TIP3055 |
| Q2,Q3 | 2N3055 |
| S1 | 5A/250V纽子开关 |
| F1 | 3 A 快速保险 |
| D1-D4 | 25A/00V全桥 |
| T1 | 输出电压18 V/10A |

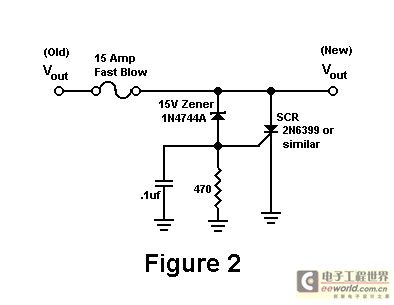

为了防止由于不慎引起的输出电压升高，给用电设备带来灾难性的损失，可以在输出端增加如下的过压保护电路：
