三相三柱电压互感器的妙用

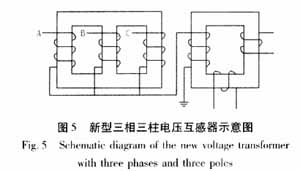

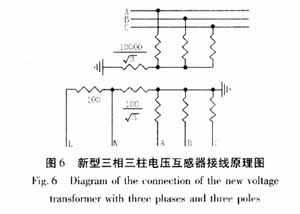

    最近，由江西互感器厂生产的由三相三柱式电压互感器与单相式零序电压互感器组合，如图5所示，构成了具有消谐功能的电压互感器组，主互感器的变比为 ，零序电压互感器变比为由于三相三柱式电压互感器铁芯零序磁阻为∞，所以三相互感器零序阻抗为零，不再需要三柱零序线圈短接。具体接线如图6所示。

    可见，该新型PT用于TY系列选线保护时，既省去了外加零序PT，又使接线简单，还具有消谐功能，两者配合默契。
