用有源滤波器替代电解电容的单相逆变器电路图

图 用有源滤波器替代电解电容的单相逆变器电路图

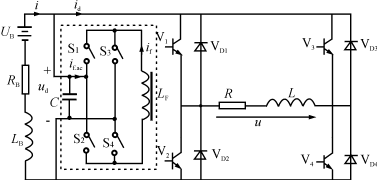

图为电压型逆变器主电路图。为简化分析，电路采用直流电压源供电。图中UB为直流电压源，RB、LB分别为电压源内部电阻和电感。虚线框内为取代电解电容的电力有源滤波器。
