三相全控桥整流电路的集成触发电路

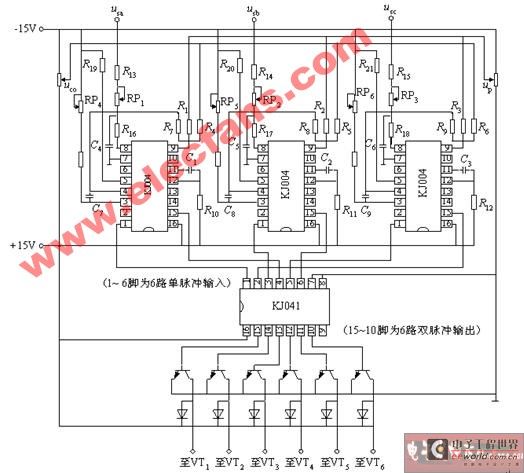

图2-46为三相全控桥整流电路的集成触发电路，由3个KJ004集成块和1个KJ041集成块构成，可形成六路双脉冲，再由六个晶体管进行脉冲放大即可。KJ041内部是由12个二极管构成的6个或门。也有厂家生产了将图5-46全部电路集成的集成块，但目前应用还不多。如果触发电路为模拟的称为模拟触发电路。其优点是结构简单、可靠，但易受电网电压影响，触发脉冲不对称度较高，可达3°~4°，精度低。如果触发电路为数字称为数字触发电路，其脉冲对称度很好，如基于8位单片机的数字触发器精度可达0.7°~1.5°。
