电磁炉加热开关控制电路 - 模拟电源 -

(1)当不加热时,CPU 19脚输出低电平(同时13脚也停止PWM输出), D18导通,将V8拉低,另V9>V8,使IGBT激励电路停止输出,IGBT截止,则加热停止。

　　(2)开始加热时, CPU 19脚输出高电平,D18截止,同时13脚开始间隔输出PWM试探信号,同时CPU通过分析电流检测电路和VAC检测电路反馈的电压信息、VCE检测电路反馈的电压波形变化情况,判断是否己放入适合的锅具,如果判断己放入适合的锅具,CPU13脚转为输出正常的PWM信号,电磁炉进入正常加热状态,如果电流检测电路、VAC及VCE电路反馈的信息,不符合条件,CPU会判定为所放入的锅具不符或无锅,则继续输出PWM试探信号,同时发出指示无锅的报知信息(祥见故障代码表),如1分钟内仍不符合条件,则关机。

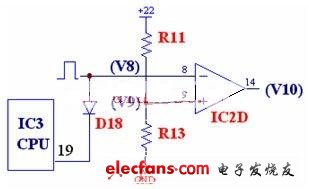

        电磁炉加热开关控制电路:
