ZETA转换器电路图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

 图 1 显示了 ZETA 转换器的简单电路图,其由一个输入电容 CIN、一个输出电容 COUT、耦合电感 L1a 和 L1b、一个 AC 耦合电容 CC、一个功率 PMOS FET 即 Q1,以及一个二极管 D1 组成。

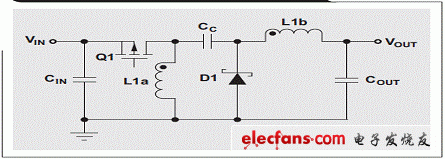

  图 1 ZETA 转换器的简单电路图



ZETA转换器电路图
