由整流器构成的电源开关电路图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

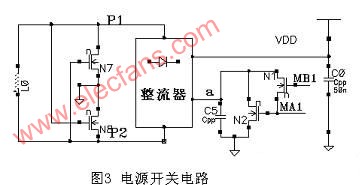

电源开关电路由储能电容,NMOS管构成的整流器及开关电路组成,如图3。P1,P2直接连到线圈L0的两端,通过电磁耦合在P1,P2上感应出交流电,经整流后在储能电容C0端产生直流电压VDD。调压电容C5在N2管导通后构成放电回路使P1,P2上的电流开始对C5充电而停止对C0充电,使C0两端电压保持稳定,即为负载电路提供稳定的电源电压。
