具备多重转换功能的有效负载电源电流限制电路图 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-24
查看评论 回复
本文所属标签:

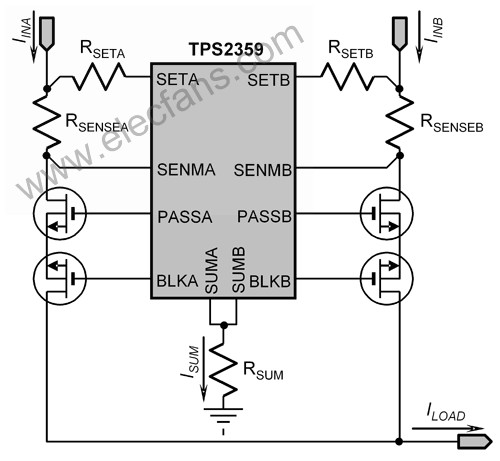

有效负载电源电流限制使用多重转换功能的应用为了实施多重转换冗余，将冗余通道的 SUM 引脚连接在一起，并在该节点到接地之间绑定一个 RSUM 电阻器。不像 MicroTCA 冗余结构那样(在结构中每一个电源都有其自己的电阻器 RSUM)，RSUM 需要驻留在多重转换结构的背板之上。图 显示了有效负载电源使用多重转换功能的一种应用。现在，电流限制阈值将适用于冗余电源所提供的电流的总和。在有效负载电源通道上实施多重转换冗余时，所有通道必须都使相同的 RSENSE 和 RSET 值。
