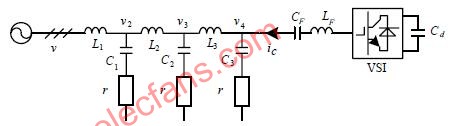

为了阻尼串联谐振的发生，可以考虑将有源滤波器安装在输电网的终点，如图所示。混合 APF 的控制策略如图24 所示。电压型逆变器作为一个受控电压源工作，阻尼谐波放大，抑制串联谐振的发生。
混合 APF 基于谐波电压检测，对输出电流进行闭环控制。用滑动傅利叶方法检测出电压谐波，乘以控制增益GB(s)得到混合APF 输出电流参考i*C。其中，为增强对谐波电压的抑制作用，加入了广义积分器。
