控制策略原理图(补偿谐波电流)

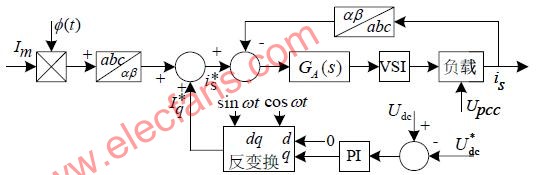

如图所示。对电源电流进行闭环控制，参考电流和实际电流经过电流控制器后输出逆变器电压参考值。然后，利用空间矢量调制(SVPWM)技术得到逆变器的开关信号，控制混合APF进行谐波补偿。直流母线电压控制通过调节无功电流实现。直流母线电压与参考信号的误差经过PI控制器产生控制信号，再进行dq反变换。最后，电压调节信号加入到电流参考信号中。如果只补偿谐波电流，电流参考的相位φ(t)可以直接对负载电流进行滑动傅利叶变换得到；如果同时补偿谐波和无功电流，则φ(t)可以对电网相电压进行滑动傅利叶分析得到。
