25W连续、28W峰值多输出电源电路

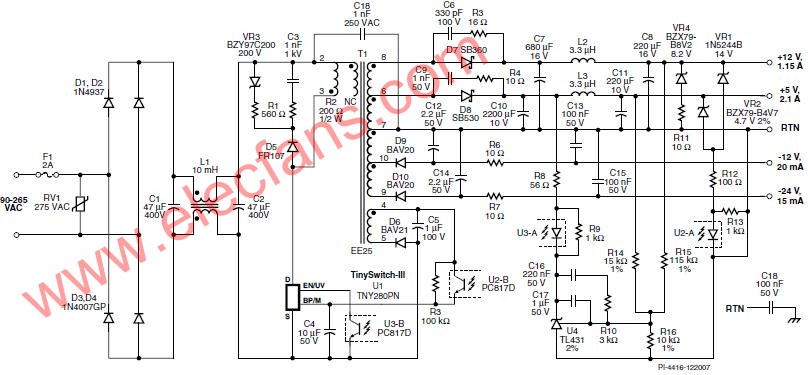

图1所示的DVD或机顶盒电源是用TNY280PN(U1)设计的一个反激式转换器。在这个设计中，10 μF的C4电容选择了U1的增强限流点，在启动或负载瞬态（DVD开仓）时可使电源输出28 W的峰值功率。图 1. 25 W连续、28 W峰值多输出电源在每一个使能开关周期，U1内部的MOSFET导通，电流流过变压器T1初级绕组。当初级电流达到MOSFET限流点时，MOSFET关断，变压器T1中的能量被传送到次级。初级箝位电路（D5、VR3、R1、R2和C3）将峰值漏极电压控制在内部MOSFET的700 V击穿电压之下。输出过压保护（OVP）通过U2、R12、R13、VR1和VR2来实现。如果由于U3故障造成反馈环路开路，VR1或VR2会使U2导通，使得流进U1 BP/M引脚的电超过6.5 mA，U1进入锁存状态。VR1和VR2的值决定了锁存发生时的输出电压。一旦被触发，输入断电再上电就会使OVP锁存复位。为了减小空载功耗和提高轻载效率，变压器的辅助偏置绕组通过电阻R3给U1供电
