使用LNK564PN的输出6V、330mA的2W低成本反激式充电器电源

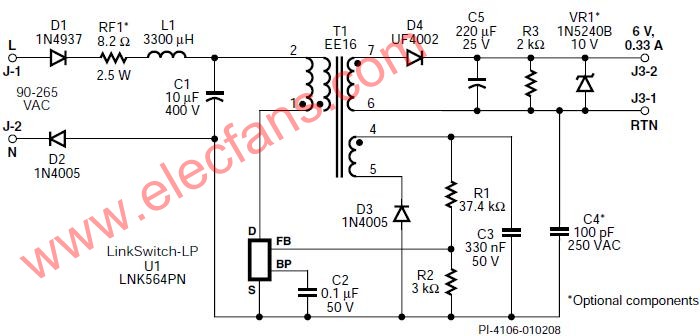

使用LinkSwitch-LP的反激式变换器（图1）具有类似于非稳压的工频变压器电源的输出VI特性（见图2），但其输出电流被加以限制，使其不会超过最大额定输出功率（峰值功率点）。

当电源从空载加载到2 W的峰值功率点，LNK564PN(U1)利用流入到反馈引脚(FB)的电流进行“丢”开关周期的操作来调整输出电压。在峰值功率点处，电压高于5.7 V时电源提供大于300 mA的负载电流。

当加载到超过峰值功率点时，电源的丢周期操作停止，U1通过降低其振荡频率（MOSFET的开关频率）的方法来限制电源的输出电流，此时FB引脚的电压也会相应降低。如果负载改变引起FB引脚电压低于0.8 V的自动重启动电压阈值VFB(AR)（此时电源输出为1到1.5 V），且持续时间大于100 ms，则IC进入自动重启动工作模式，MOSFET开关在每800 ms期间工作100 ms，直到FB引脚电压高于0.8 V时为止。
