基于LNK564DN的5V,350mA(1.75W)反激式电源电路

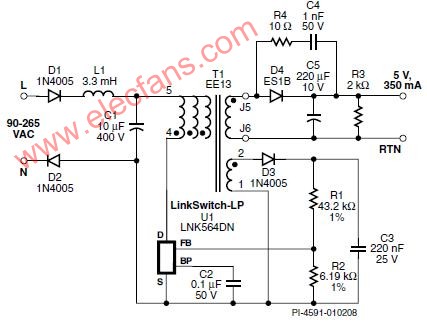

图1所示的隔离反激式电源是围绕着LinkSwitch-LP产品系列的LNK564DN(U1)而设计。在90-265 VAC的通用输入电压范围内输出可达5 V/350 mA(1.75 W)。

二极管D1和D2对交流输入电压半波整流。存储电容(C1)和L1衰减传导EMI。电感L1外包热缩套管，如果有元件损坏可做保险丝使用。

LNK564DN利用次级绕组电压在偏置绕组上的反射电压来稳定输出电压和电流，不再需要光耦器。在CV状态（从空载到1.75 W）通过跳过MOSFET开关周期来实现稳压。当负载电流超过峰值功率点后，MOSFET开关周期不再被跳过，而是内部振荡频率随FEEDBACK(FB)脚的电压成比例地降低，当此电压达到0.8-1.7 V之间时，为输出VI曲线提供CC部分。如果FB脚的电压低于0.8 V，U1将进入自动重启动状态。在自动重启动时，大约每800 ms控制器会使MOSFET开关大约100 ms。LNK564DN会一直保持在自动重启动状态，直到FB脚的电压在100 ms开关周期内上升到0.8 V以上。
