自适应实现升压或降压的拓补结构及电路

电感式结构的主要贮能元件是电感，输出电压可以通过控制一个周期内的充放电的占空比，来达到线性调节，图7所示为一个能够自适应实现升压或降压的拓扑结构，它的工作原理是：(1)S1和S3闭合，升压模式，电感两端的电压等于输入电压；(2)S1和S4闭合，前向导通模式，电感两端的电压等于输入电压减去输出电压；(3)S2和S4闭合，降压模式，电感两端的电压等于反向输出电压。

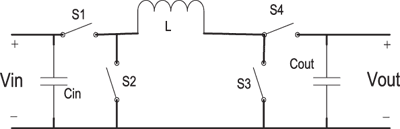

（a）电感式结构

（b）电感式结构的实现电路

图7  自适应实现升压或降压的拓补结构及电路
