电阻负载的单相桥式全控整流电路 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-24
图2-6的桥式整流电路与图2-3的单相半波整流电路相比，桥式整流把电源电压的负半波也利用起来了，使输出电压在一个电源周期中由原来的只有一个脉波变成了有二个脉波，改善了波形，提高了输出。在变压器的副方绕组中，绕组电流的波形如图2-6h）所示，两个半周期的电流方向相反且波形对称，因此不再存在半波整流电路中的变压器直流磁化问题，提高了变压器的绕组利用率。

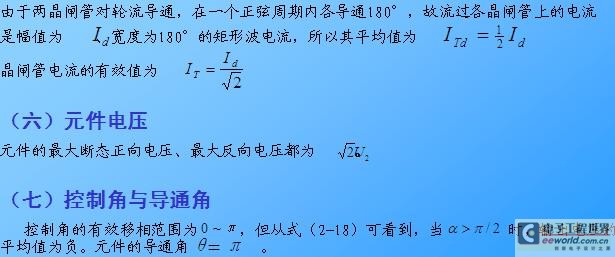

（五）晶闸管电流
