有续流二极管电路的工作原理 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-24
为了提高整流器输出电压的平均值和减小变压器的发热损耗，按图2-5a)所示极性在负载两端并联一功率二极管VD， VD称为续流二极管。
（三）有续流二极管电路工作时的数学表达式 输出电压 的直流分量（平均值） 为
2．负载电阻R上电压平均值
3．输出电流平均值
4．元件电压、元件电流
5．控制角的有效移相范围为
1．输出电压
在电流断续、电流连续或电感足够大的几种情况下，有续流二极管电路的输出电压在一个周期内的表达式都为
晶闸管VT所承受的断态正向峰值电压、反向峰值电压及二极管VD的反向峰值电压都为 。
6．晶闸管VT的元件导通角

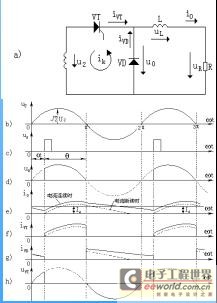

图2-5 有续流二极管的单相半波可控整流电路及其工作波形
