1.开关元件是理想的
2.变压器是理想的
3.电网电压是理想的正弦波
（一）工作原理
（二）控制角、元件导通角
（三）输出电压
（四）输出电流
（五）元件电压
图2-3 电阻性负载的单相半波整流电路及其工作波形
电感性负载的单相半波可控整流

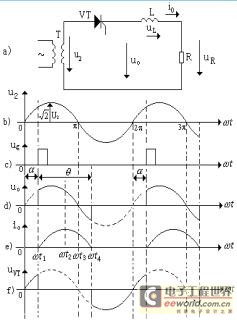

电路图如图a所示，电源电压如图b所示，触发信号仍为与电源同步且控制角为的脉冲，如图2-4c）所示。
在 到 阶段，晶闸管VT承受正向电压但没有触发信号，晶闸管不会导通， 、 都等于零。
当 电源电压过零时，由于电感的存在，这时的电流并不为零，晶闸管VT不会关断。 可得关于导通角的方程为
在 之后，由于晶闸管VT关断， 、 又都保持为零，直至下一个周期又重复上面分析的过程。
电感负载的单相半波可控整流电路
