图所示半桥式变换器中,变压器的一次侧在整个周期中都流过电流,磁心得到充分利用,对功率开关管的耐压要求较低,决不会超过线路峰值电压。与推挽式电路相比,若输出相同的功率,则开关晶体管必须流过2倍的电流。

  在半桥式变换器电路中,因为变压器的电压已减少到UI/2,为了获得相同的功率,晶体管的工作电流将加倍。假定变换器的效率η=0.8,最大占空比Dmax=0.8,则晶体管的工作电流为:半桥式变换器的另一个优点是:它可以自动校正变压器磁心偏磁,避免变压器磁心饱和。

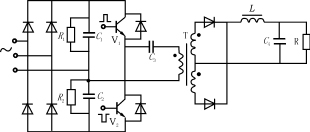

图 半桥式变换器电路

  在设计开关电源时,还应考虑的是使用双极型晶体管还是MOSFET管,这两种晶体管各有优缺点。二者相比较,双极型晶体管价格较低,而MOSFET管由于驱动电路简单,所以整个电路设计也比较简单。

  双极型晶体管有一个缺点,就是工作截止频率较低,一般在几十kHz左右,而MOSFET管的开关工作频率可达几百kHz。开关电源工作频率高就意味着设计出来的开关电源体积较小。提高开关电源的工作频率,这是当前开关电源设计的一个趋势。
