电流变换电路 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-24

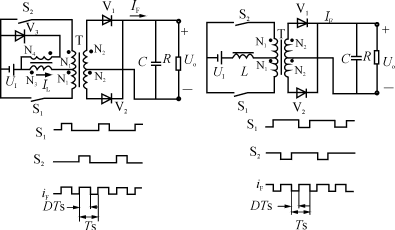

电流变换器电路如图所示，它是逆变整流型变换器。图8（a）是能量回馈方式，开关S导通时[S1、S2导通时刻见图8（a）]，电感器L的一次侧电压为UI－nTUO(nT=N1/N2),电感L励磁并储存能量；S断开时，储存在电感L中的能量通过二极管V3反馈到输入侧。
（a）能量回馈式(b)升压式
图 电流变换电路
