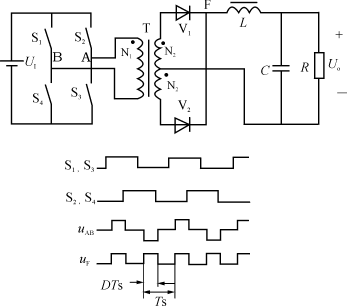

全桥型变换器如图9如示，S1、S3及S2、S4是两对开关，重复交互通断。但两对开关导通有时间差。所以变压器一次侧加的电压UAB为脉冲宽度等于其时间差的方形波电压。变压器二次侧的二极管将此电压整流变为方波（UF），再经滤波器变为平滑直流电供给负载。
图 全桥型变换电路
电压变换比为m=D/n
