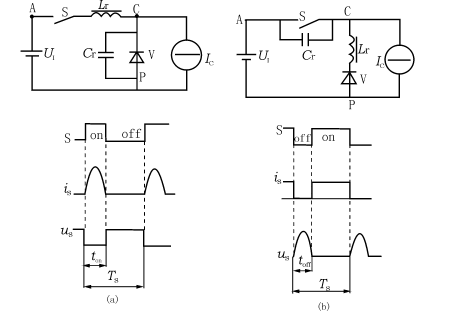

在PWM电路中接入电感和电容的谐振电路，流经开关的电流以及加在开关两端的电压波形为准正弦波，这种电路被称为准谐振型变换器。图表示出电流谐振开关和电压谐振开关的基本电路以及工作波形。
图（a）是电流谐振开关，谐振用电感Lr和开关S串联，流经开关的电流为正弦波的一部分。图（b）所示电路为电压谐振开关，谐振电容Cr与开关并联，加在开关两端的电压波形为正弦波的一部分。开关断开时，开关两端电压从0以正弦波形状上升，上升到峰值后又以正弦波形状下降为零。
电流谐振开关中开关导通时电流脉冲宽度ton由谐振电路决定，为了进行脉冲控制，需要保持导通时间不变，改变开关的断开时间。对于电压谐振开关，开关断开时的电压脉冲宽度toff由谐振电路决定，为了进行脉冲控制，需要保持开关的断开时间不变，改变开关的导通时间。在以上两种情况下，改变开关工作周期，则谐振变换器就由改变开关工作频率进行控制。
在图所示电路中，开关电压或电流的波形为半波，但也可以为全波，因此谐波开关又可分为半波谐振开关和全波谐振开关两种。
