对图11所示的单端反激式变换器，晶体管的集电极与发射极之间最大耐压值。为了限制晶体管的集电极电压，工作占空比值应取低一些，一般应低于50％，即Dmax

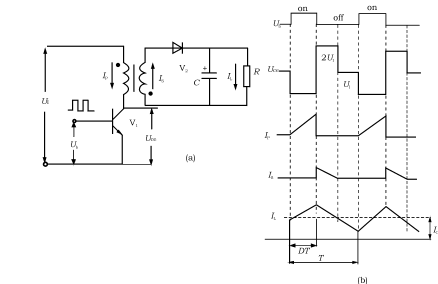

（a）原理图(b)波形图
图 隔离单端反激式变换器电路
晶体管饱和时的集电极电流可按下式计算Ic=I/n
式中：I——变压器二次绕组的峰值电流；
n——变压器一、二次绕组匝数比。
Ic也可以用输出功率Po来表示。假定变换器的效率为0.8，最大占空间比Dmax为0.4,则Ic=6.2Po/UI
