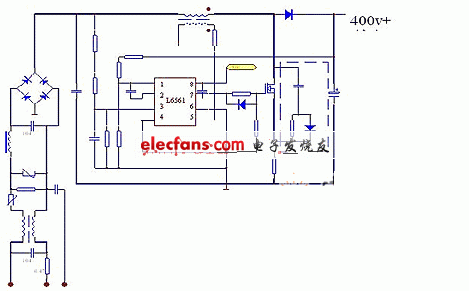

电路结构中的前端APFC 电路,它的应用除可以修正输入电压与电流的波形相位，还可以使输出的直流电压稳定在直流400V，即输入100v～260v 交流变化时，电路的输出均为400v 直流，同时功率因素修整为0.99 以上，对于群体使用的TH D 的控制更具优势，平均可控制电流总谐波含量在8%，如电路调试良好可控在3%以内。APFC 分为DCM 和CCM 二种，DCM 为峰指电流型即通用常见的STL6561，SA7527 ,MC33262.。 CCM 型 IR1150 等。

　　DCM 大部分用于450w 以内的电路结构，由于DCM 是频率与脉宽均可调，电路结构相对简单，而且应用最为广泛的结构，该结构的缺点为在空载启动时，上冲电压较高，原则上输出电压会停留在400v，这个电压是由1 脚的电阻分压采样决定的，1 脚基准电压为2.5v，如电阻分压超过2.5v 芯片的输入会控制输出PWM 波形宽度会减小，会使电感的储能减少，从而减少输出能量，降低输出电压。
