25W的CFL荧光灯电子镇流器电路 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-24
下面介绍采用自激振荡电路的25W CFL荧光灯电子镇流器电路，该电路为电压馈电型半桥自激振荡逆变电路，可用于220V交流市电供电的应用场合。

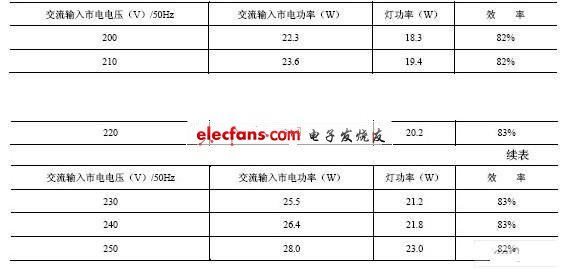

表5 电路的性能指标
这个电子镇流器电路中的关键器件是双极型的半桥功率开关晶体管BUJ101AU，BUJ101AU常用于小功率电子镇流器电路的应用场合。这个25W/CFL荧光灯电子镇流器电路中自激振荡驱动变压器的磁芯采用环形磁芯，在额定工作电流下，这个环形自激振荡变压器的磁芯可以处于磁饱和工作状态，从而间接地实现荧光灯灯功率的控制。环形自激振荡变压器的有关参数和绕制方法如图14所示。

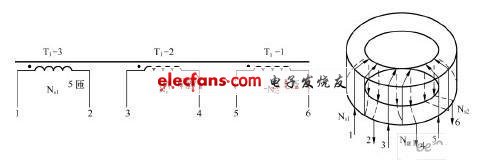

图14 环形自激振荡变压器的有关参数和绕制方法
2．有关电路工作原理图、电路板图和电路元件表
图15为电路工作原理图，图16为电路板图，表6为电路元件参数表。由于半桥功率开关晶体管工作在零电压开关（ZVS）状态下，所以半桥功率逆变电路具有工作效率高的优点。

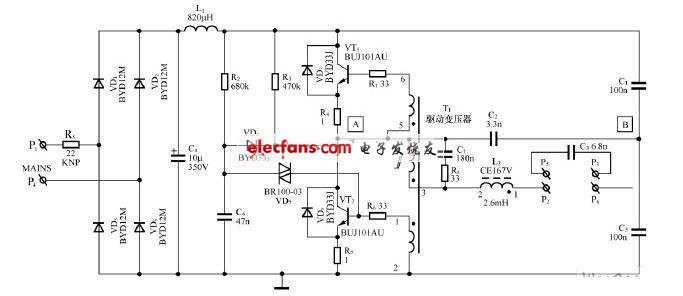

图15电路工作原理图

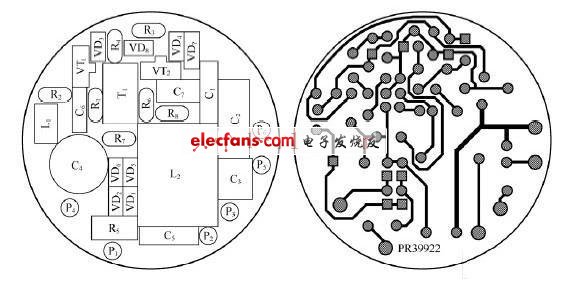

图16 电路板图

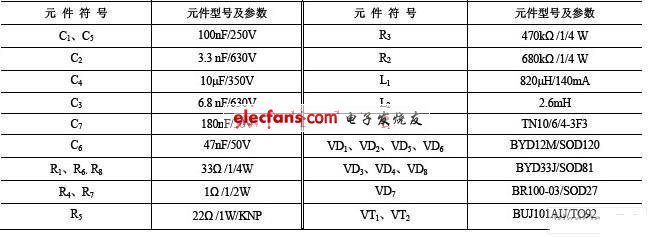

表6电路元件参数表
