混合信号电池充电器电路图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

SEPIC可编程电流源

  与所有开关式稳压器设计一样,输出是通过改变占空比,或开关导通时间的比例(Q1,见图)来控制的。为稳定流入电池的电流,必须检测充电电流。如图所示,电流检测元件并没有与电池串联。SEPIC稳压器次级绕组Ls承载平均输出电流。初级绕组Lp承载平均输入电流。次级电阻Rs用来检测电池充电电流。高速模拟PWM参考输入则决定电池充电电流。



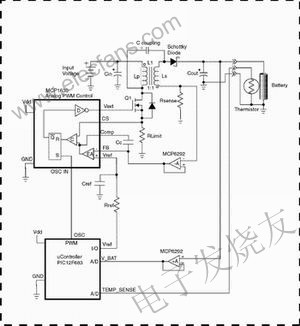

  图 2 混合信号电池充电器框图
