单周期控制的BOOST整流器电路图 - 模拟电源 -

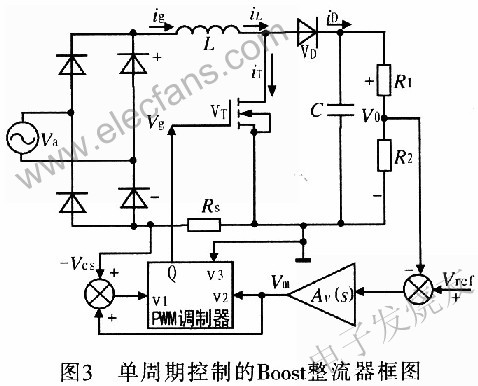

　　图3所示为单周期控制的PFC整流器，省去了线电压检测器和乘法器，是一种比较简单的电流控制模式，电流检测电路与传统的乘法器控制方式中所使用电流检测电路不同。检测电流为电感电流的Boost功率因数校正器，电流检测采用电感回路串联一只精密无感电阻RS实现。RS可位于流经电感电流的任意位置。通常，将RS设置在直流侧，这样检测电路就比较简单，且不需要进行隔离。

　　设定脉冲信号由Q端取出作为触发信号，采用下降沿调制时的控制规律为：
