手把手教你做小型逆变器二 - 模拟电源 -

然后把12V稳压管焊接上去，我的稳压管于普通的不一样，我感觉这个好。

　　跟普通玻璃壮的稳压管比，这个做ZVS拉弧猛多了，我也不知道这个是什么稳压管~

　　

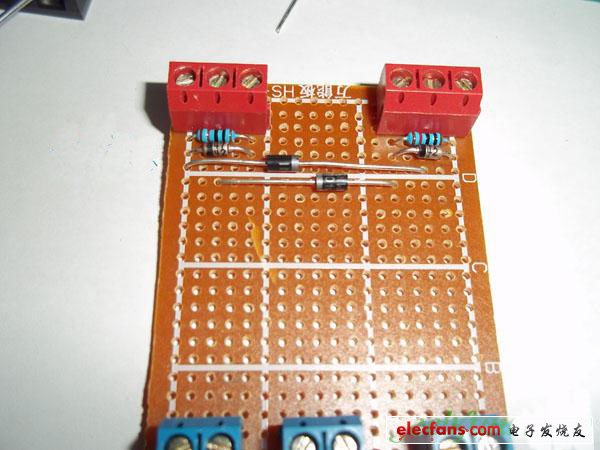

　　然后把1N4007也焊接上去。

　　

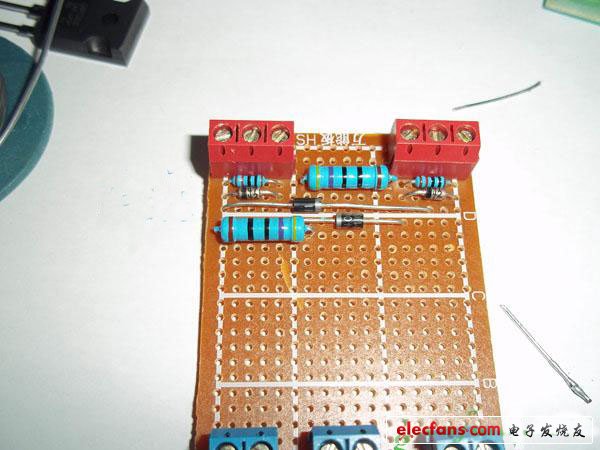

　　然后就是470欧3W的电阻。

　　

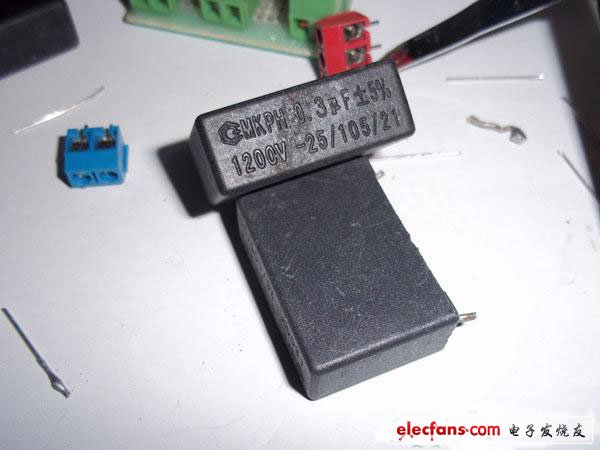

　　然后准备好两个1200V 0.3μ的电磁炉电容。

　　

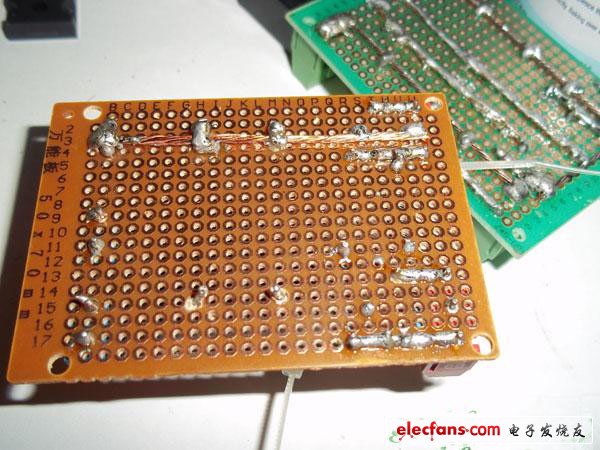

　　然后焊接~焊接能力还是很烂~~

　　

　　

　　

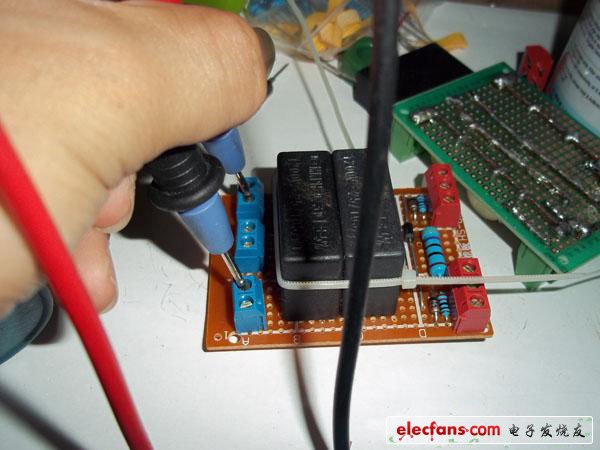

然后检测：

　　用万能表红笔测量12V稳压管的白环端，用黑笔测量无环端，导通或蜂鸣器响或电阻率很低（100以下）则稳压管损坏，必须更换，否则会出现场效应管炸管现象，和损坏电源。

　　用万能表红笔测量1N4007二极管的白环端，用黑笔测量无环端，导通或蜂鸣器响或电阻率很低（100以下）则二极管损坏，必须更换，否则会出现场效应管炸管现象，和损坏电源。

　　然后测量各路是否连同，以防虚焊：虚焊是焊点处只有少量的焊焊锡住，造成接触不良，时通时断。

　　虚焊与假焊都是指焊件表面没有充分镀上锡层，焊件之间没有被锡固住，是由于焊件表面没有清除干净或焊剂用得太少以及焊接时间过短所引起的。

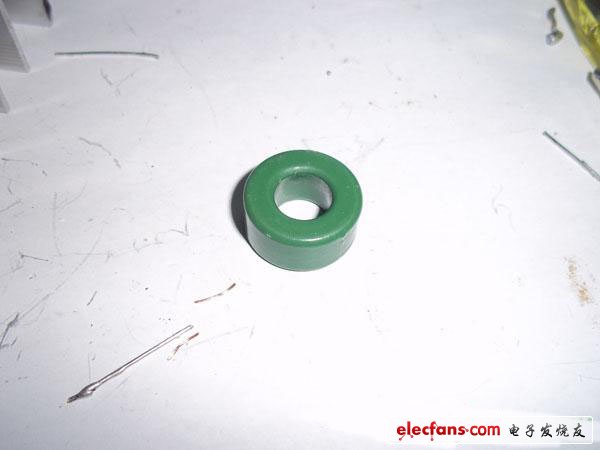

然后开始绕磁环，磁环如下。

　　

　　

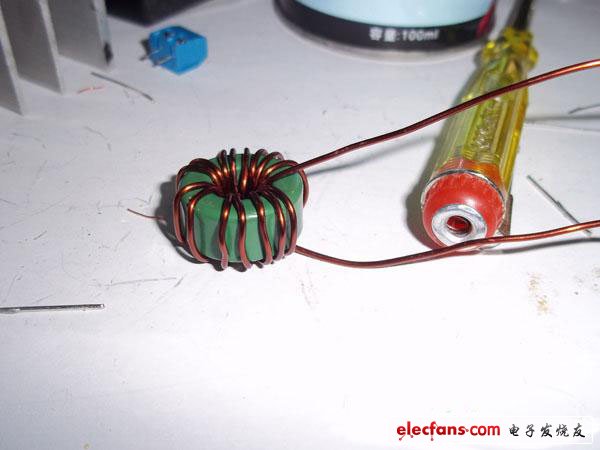

　　用1MM的漆包线绕20圈即可。

　　然后就用高压包来测试。看看电路是否有损坏。

　　用国标1平方的线绕在高压包磁芯上5+5圈。不能绕反，必须是相同方向。

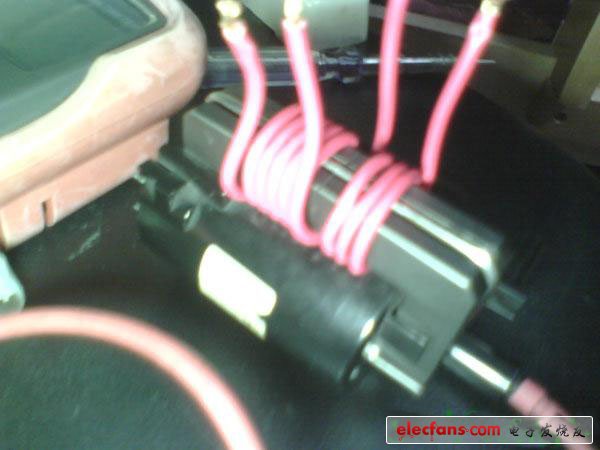

　　错误的绕发：

　　

　　以上的绕发是错误的，是不可取的，这样会损坏ZVS电路和电源部分。

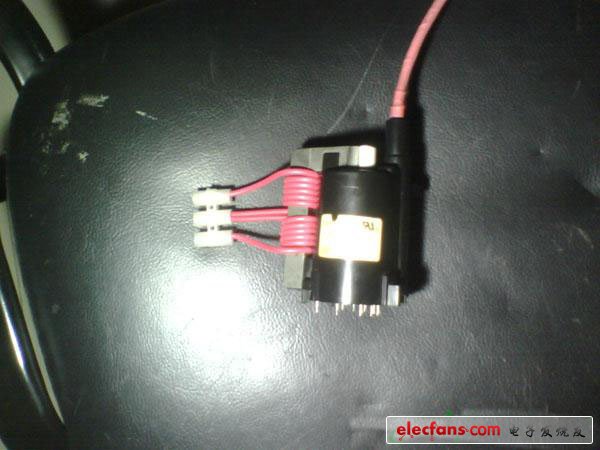

　　正确的绕法：

　　

　　图中的只绕了5+3，而我们需要绕5+5圈。

　　然后安装电路图连接好，检测无误，即可通电测试。

　　
