手把手教你做小型逆变器三 - 模拟电源 -

然后开始绕逆变线圈。

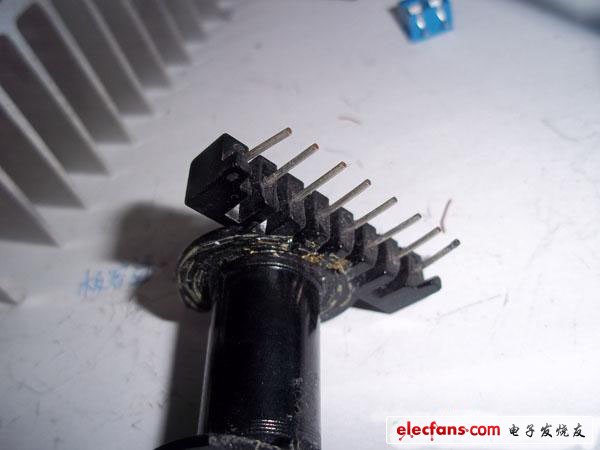

　　准备好变压器骨架：

　　

　　至于有人不会绕，就找了个烂的变压器骨架来绕给大家做示范。

　　

　　铜线的选择，据说线细电流小，线粗就电流大，不知道是不是这样。

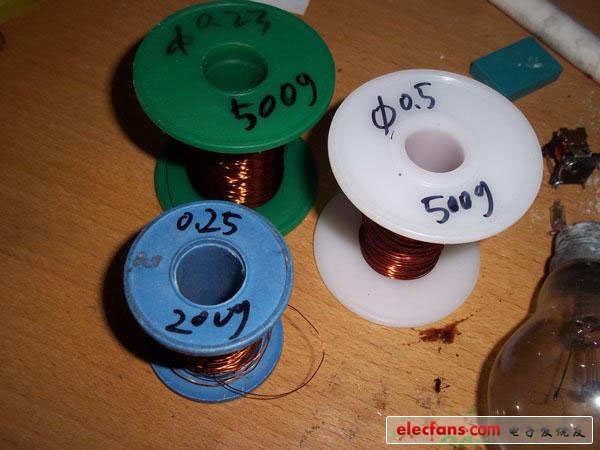

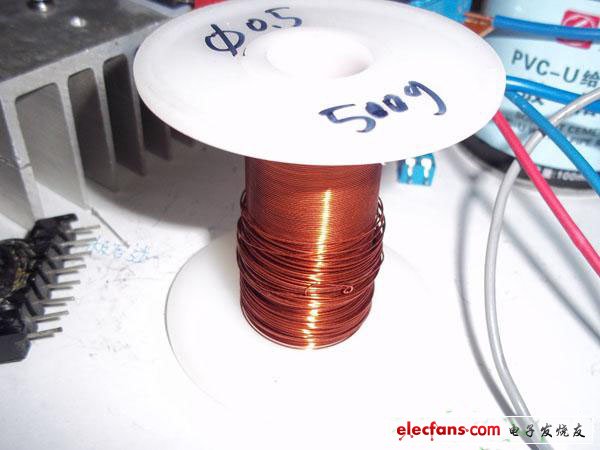

　　而我用的是0.5mm的QZ-2 漆包线

　　

　　

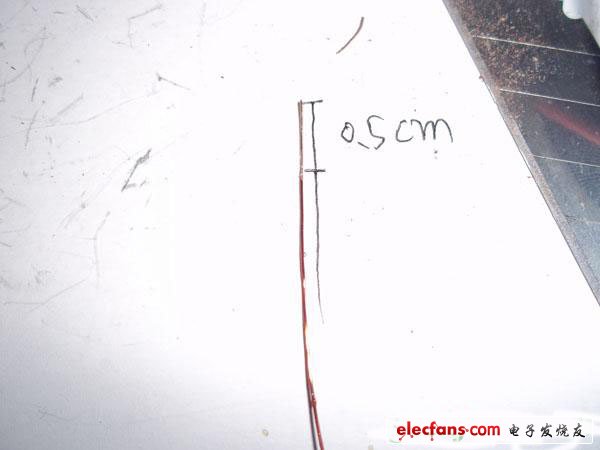

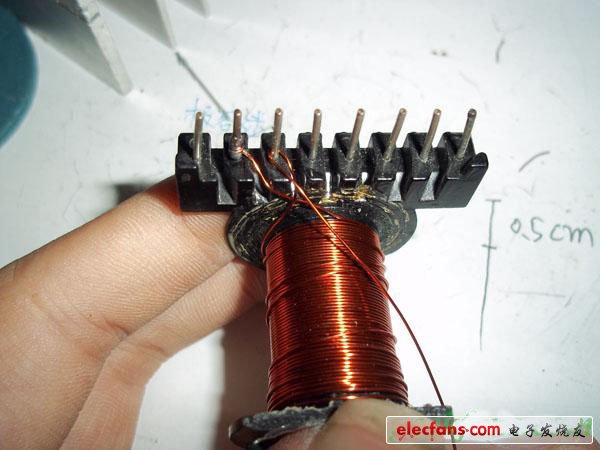

　　然后把漆包线的一头刮掉绝缘漆0.5cm。

　　

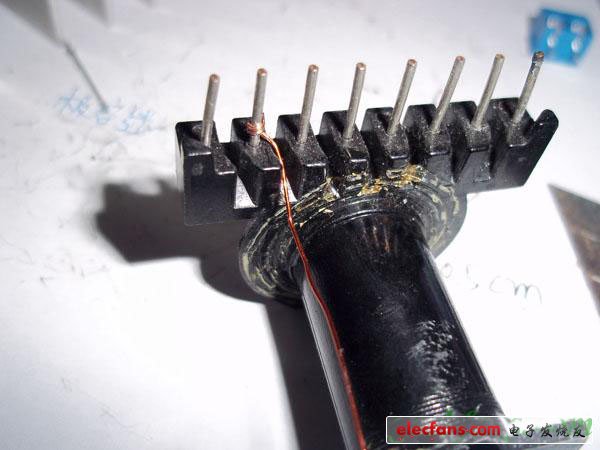

　　然后把刮掉漆的漆包线卷在引脚上，然后用焊锡焊接好。

　　

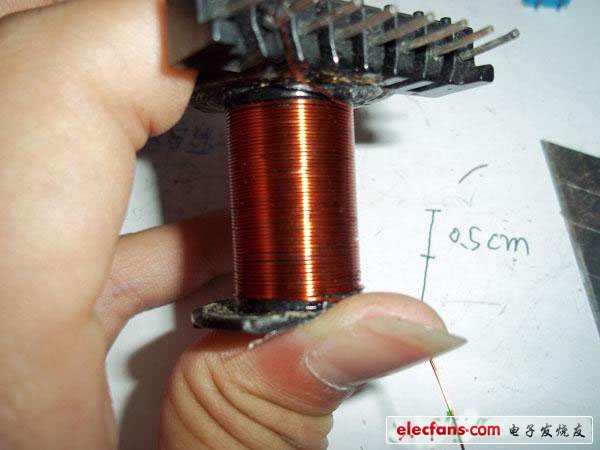

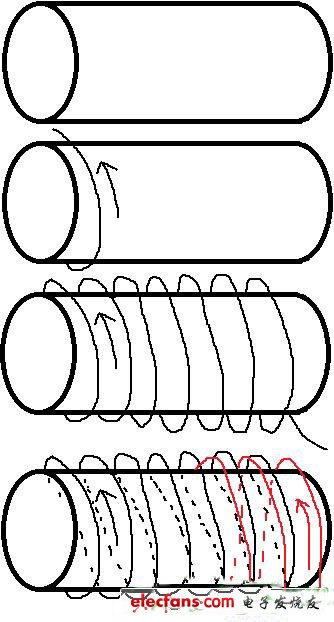

　　然后就绕，平整的绕，之间不要有缝隙。

　　

　　

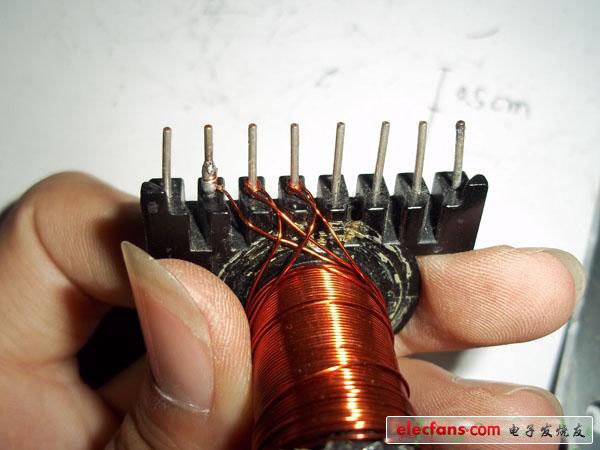

　　然后绕完第一层，然后又绕回去，然后在刮去中间的漆，然后焊接在引脚上。

　　

　　然后接着绕，这样重复绕。

　　最后绕满引脚了，这下可以停止了。然后用绝缘漆给浸泡。

　　

　　然后用1.2mm的漆包线在次级上面绕5+5或8+8或10+10也可以的。

　　

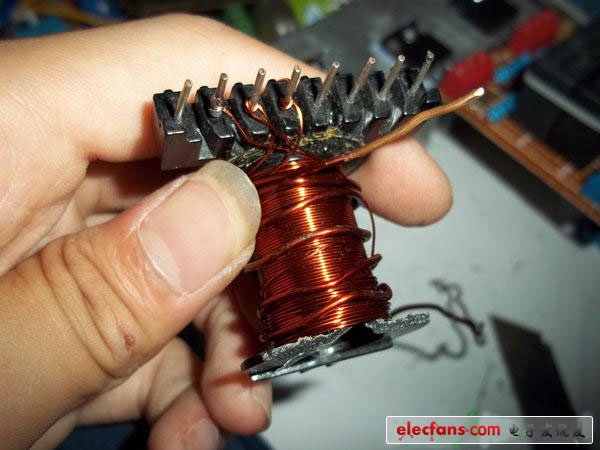

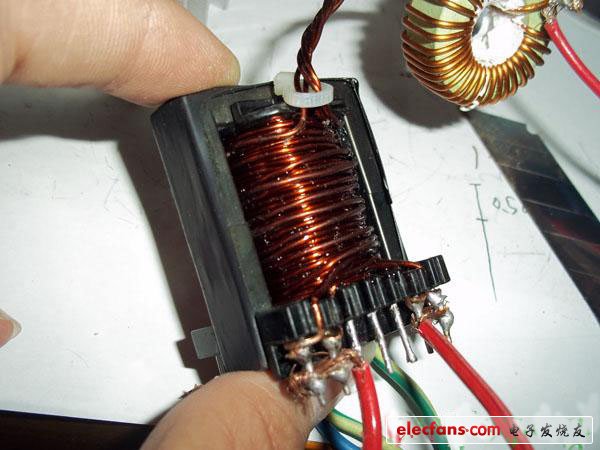

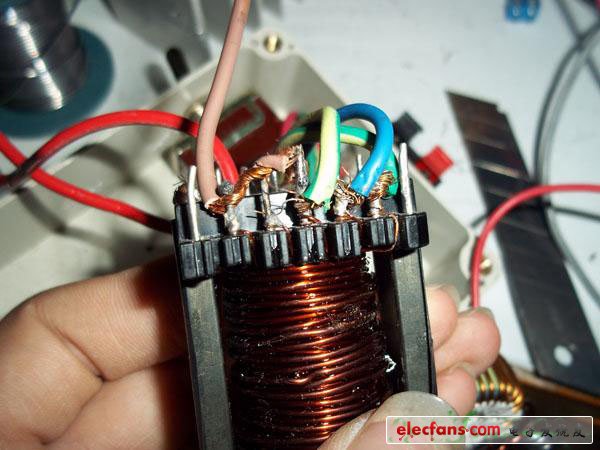

　　最后会变成这样。

　　

　　

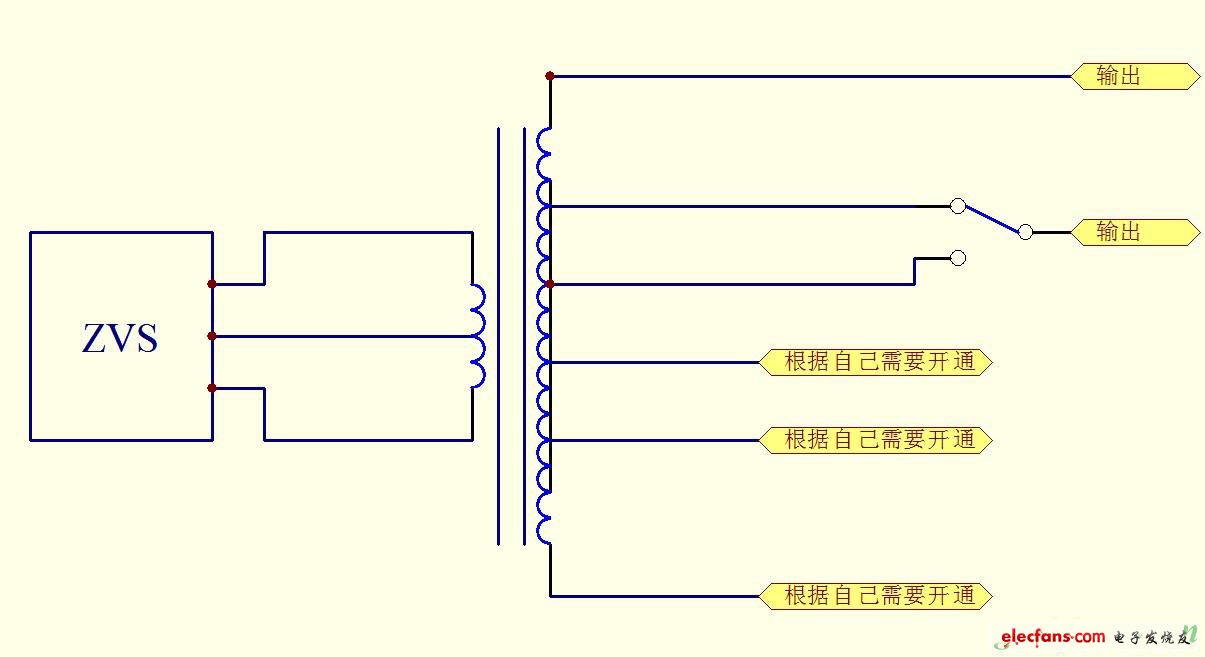

　　然后根据这个电路图把东西装配好，装进小盒子里，一个逆变器就做好了。
