[导读]1. 用Add via function增加via ,若移动via有时会自动删除
Ans:此为software问题无法有效解决2. 多种via 可否选择那一种via优先
Ans:由pad 拉出走线后按下mouse 右键'选择via type, 将会出现下列图示,选择将使用的v
1. 用Add
Ans:此 marker通常是提醒你在 component rule作过设定,记得作design Verification check 若无设定而 verify design check 出现此marker应是v5.0 版本的bug
本文引用地址: http://www.21ic.com/app/eda/201007/60816.htm
4. 若零件pad是由pad与copper作associate则自动铺铜时pad无法形成thermal
Ans:不会形成thermal

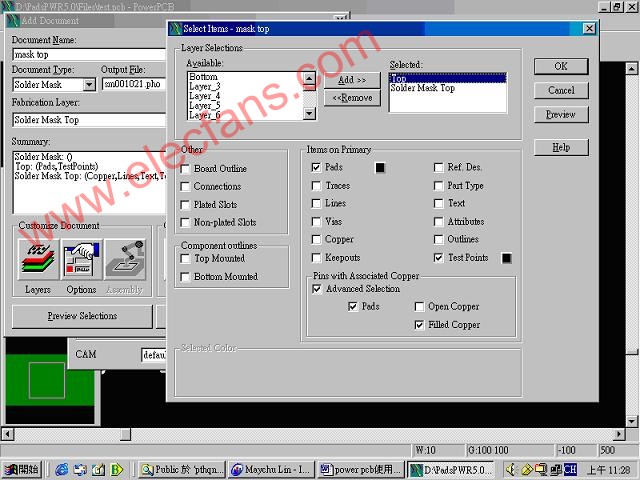

5. 若零件pad是由pad与copper作associate,在出底片作cam 时应在solder mask选择Top 'pin with associate copper'advanced selsction'pads 'filled copper
此时 solder mask 会出现pad+copper 的形状
(不受copper 与pad associate需包含整个pad 的限制)

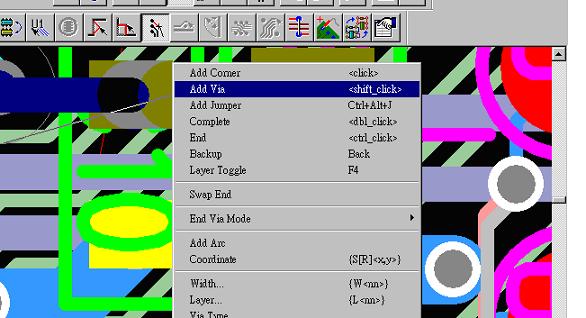

6. pcb 的设计若为HDI ,via需打在pad上,则可按下mouse右key弹出 menu ,select add via 或按shift_click 使via打在pad 上
