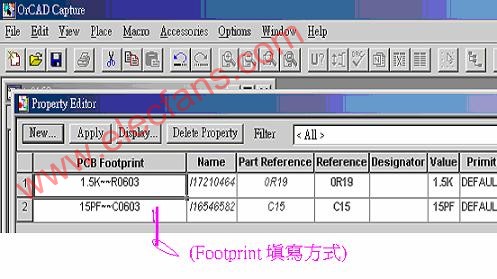

使用Orcad画电路图后，将每一个零件的PCB Footprint填入，格式如下图所示

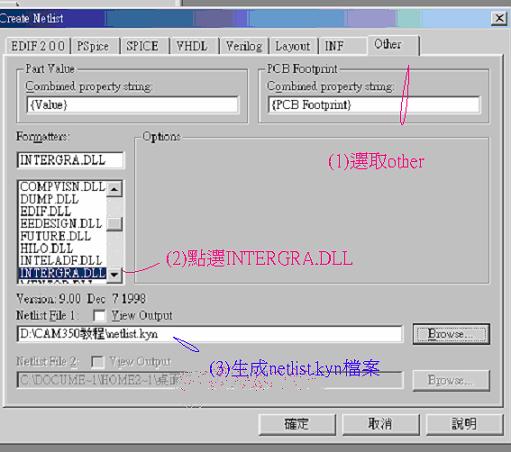

    电路完成后，确认DRC没有问题，即可生成网络表，选取DSN后，选择Tools→Create Netlist→点选Other→选择intergra.dll格式

    生成网络表的档名为：netlist.kyn
    接著将netlis.kyn档案COPY到Expedition专案目录下的logic目录。

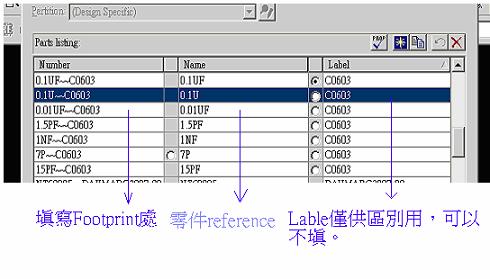

    假设你目前cell已经建好，準备要填入PDB，填写的格式如下

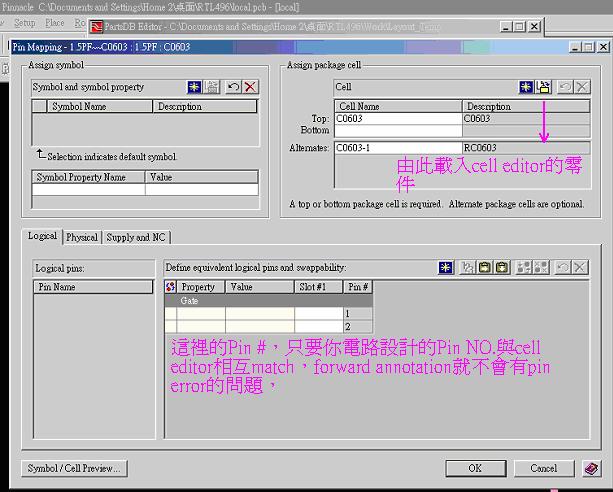

    选择setup→PDB editor进行填入，填写完以后，记得到右下角的PinMapping里填入你所建立的cell，这里应该不是问题了。

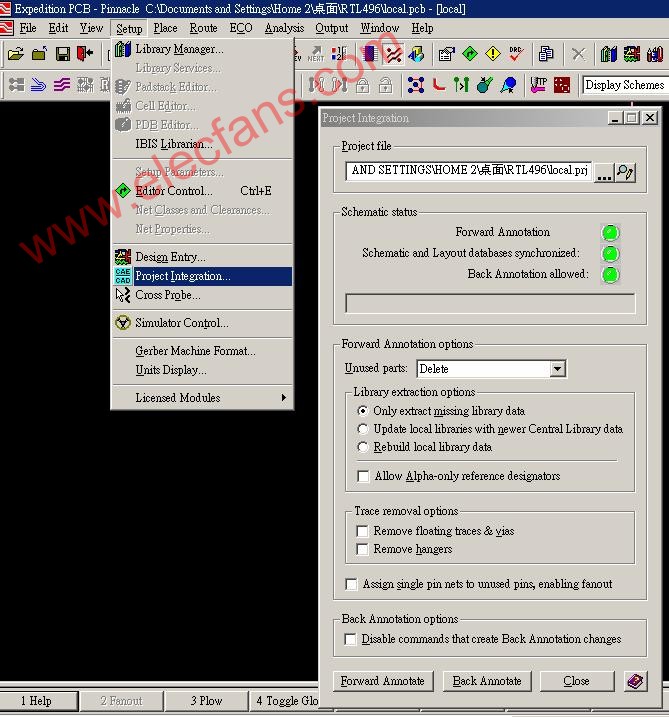

    接著储存PDB editor并离开，Expedition会直接进入案件编译(或是执行setup→Project Integration→Forward Annotation)，一般最常见的错误是cell pin number没有match，或是笔误(例如0与O填错)，只要Forward Annotation.txt显示没有任何错误，恭喜你，你已经学会如何使用orcad生成的网络表，直接套用到Expedition的方法，可能别人还有其他的填写方式，小弟在此提出拙见，希望大家多多指正。
