高速SDRAM存储器接口电路设计
本文引用地址: http://www.21ic.com/app/eda/201308/188605.htm
SDRAM可作为软嵌入式系统的(NIOS II)的程序运行空间，或者作为大量数据的缓冲区。SDRAM是通用的存储设备，只要容量和数据位宽相同，不同公司生产的芯片都是兼容的。
一般比较常用的SDRAM包括现代HY57V系列、三星K4S系列和美光MT48LC系列。例如，4M×32位的SDRAM，现代公司的芯片型号为HY57V283220，三星公司的为K4S283232，美光公司的为MT48LC4M32。这几个型号的芯片可以相互替换。SDRAM典型电路如图2.9所示。

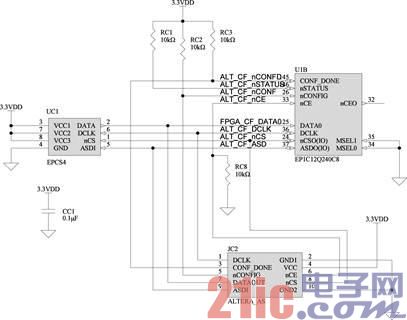

图2.8 AS模式原理图

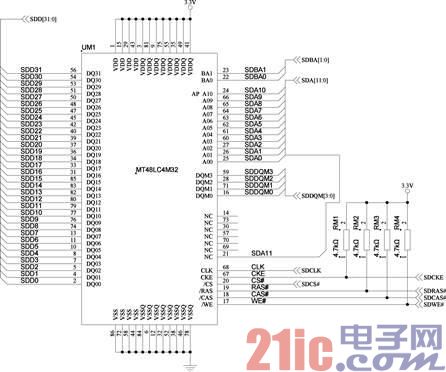

图2.9 SDRAM典型电路
