下载配置与调试接口电路设计

本文引用地址: http://www.21ic.com/app/eda/201308/188604.htm

FPGA是SRAM型结构，本身并不能固化程序。因此FPGA需要一片Flash结构的配置芯片来存储逻辑配置信息，用于进行上电配置。

以Altera公司的FPGA为例，配置芯片分为串行(EPCSx系列)和并行(EPCx系列)两种。其中EPCx系列为老款配置芯片，体积较大，价格高。而EPCSx系列芯片与之相比，体积小、价格低。

另外，除了使用Altera公司的配置芯片，也可以使用Flash+CPLD的方式去配置FPGA。

在把程序固化到配置芯片之前，一般先使用JTAG模式去调试程序，也就是把程序下载到FPGA芯片上运行。虽然这种方式在断电以后程序会丢失，但是充分利用了FPGA的无限擦写性。

所以一般FPGA有两个下载接口：JTAG调试接口和AS(或PS)模式下载接口。所不同的是前者下载至FPGA，后者是编程配置芯片(如EPCSx)，然后再配置FPGA。

如图2.7和图2.8所示分别是JTAG模式和AS模式的电路原理图。

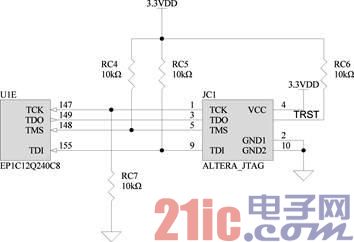

图2.7 JTAG模式原理图
