系统的有关仿真/FIFO的仿真 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-05

[导读]本次设计使用了Altera LPM库中的CSFIFO,即Cycle_Shared_FIFO。FIFO用于与主处理器,如单片机或DSP进行数据接口。为了便于观察系统输出,调试过程中使用的FIFO深度值只设置为4。
(1)仿真激励源:同步时钟CLK,写

本次设计使用了Altera LPM库中的CSFIFO,即Cycle_Shared_FIFO。FIFO用于与主处理器,如单片机或DSP进行数据接口。为了便于观察系统输出,调试过程中使用的FIFO深度值只设置为4。

(1)仿真激励源:同步时钟CLK,写使能WE,八位数据输入端口DATA;

(2)仿真期望结果:当主处理器向FIFO写完一帧像素点数据后,READY信号输出值为零,同时,FIFO封锁输入通道,外部数据不能再写入FIFO。此时,PROCESS EN信号输出为1,通知Sobel滤波处理模块从FIFO中读像素点数据,当ΠFO的数据全部输出后,FIFO重新变为空,READY信号恢复为有效高电平,主处理器查询到这个信号后,启动下一帧图形数据的传输。

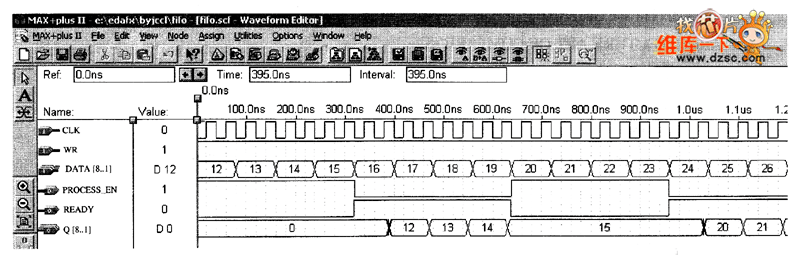

(3)仿真结果及分析:FIFO的仿真结果如图1 所示。从图中可以看出,主处理器写完四个像素点数据后,Q[8..1]按照先入先出的顺序,逐个输出获取的像素数据12、13、14。在此期间,READY信号为无效电平(低),所以外部输入的数据16、17、18不能存入FIFO。当所有的像素点数据全部输出后,READY信号重新有效,同时PROCESS EN有效。综上所述,FIFO的设计是合理的。

 FIFO的仿真结果

图1 FIFO的仿真结果
