(1)激励源:同步时钟及外部输入像素的灰度信息。

(2)期望结果:把串行数据转换为并行数据,而且输出的并行数据必须保持到第三个串行数据输入的时刻以前。

(3)仿真结果及分析:SIPO的仿真结果如图1 所示。由图中可以看出,如我们将串行数据每三个划分为一段,QA、QB、QC恰好是这一段的并行输出,符合设计期望。

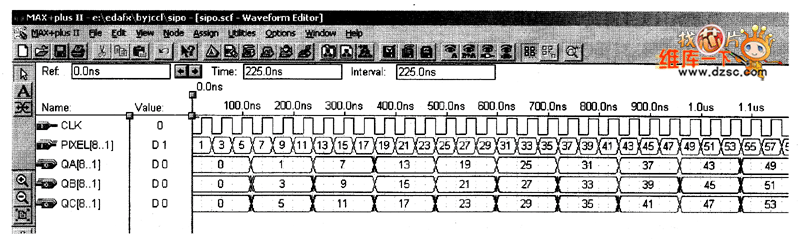

SIPO的仿真结果

图1 SIPO的仿真结果
