REFRESH的仿真 -

REFRESH模块在系统中的主要作用是实现像素处理窗口的更新。在每一时钟上升沿，并行提供三个输入像素。

（1）激励源：外部时钟CLK及并行像素DATA0、DATA1、DATA2。

（2）期望结果：在每个时钟上升沿到来时，像素窗口最左端的一列像素（Q0，Q1，Q2）移出，第二列（Q3，Q4，Q5）移入第一列（Q0，Q1，Q2），第三列（Q6，Q7，Q8）移入第二列（Q3，Q4，Q5），输入像素直接移入第三列（Q6，Q7，Q8），同时，该窗口必须能并行输出8个像素给Sobel滤波模块。

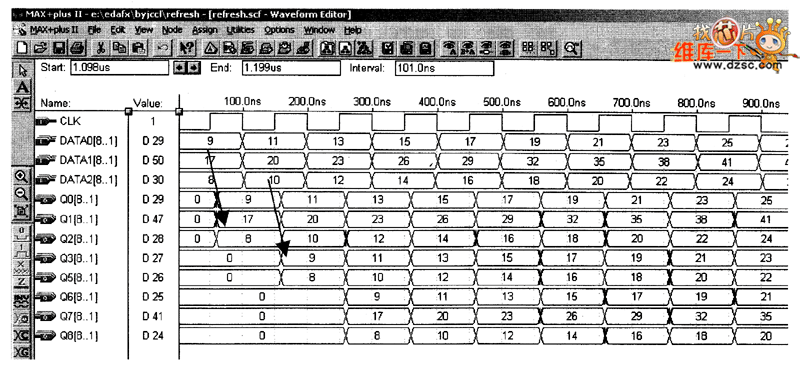

（3）仿真结果：REFRESH模块的仿真结果如图1所示。如波形图中箭头所示，该模块同时实现了并行输入、同步移位寄存、并行数据输出功能，符合设计期望。

图1 REFRESH的仿真结果
