FILTER的仿真 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-05

[导读]滤波器的本质是实现并行流水加法操作。在调试过程中,为了观察到实际的延时,输出信号直接来自流水加法器的输出,而非流水寄存器输出。所以存在部分毛刺。
(1)激励源:同步时钟(CLK)及并行像素输入(QA,QB,QC,

滤波器的本质是实现并行流水加法操作。在调试过程中,为了观察到实际的延时,输出信号直接来自流水加法器的输出,而非流水寄存器输出。所以存在部分毛刺。

(1)激励源:同步时钟(CLK)及并行像素输入(QA,QB,QC,QD,QE,QF)。
(2)期望结果:输出的数据之间满足Sobel滤波关系式。

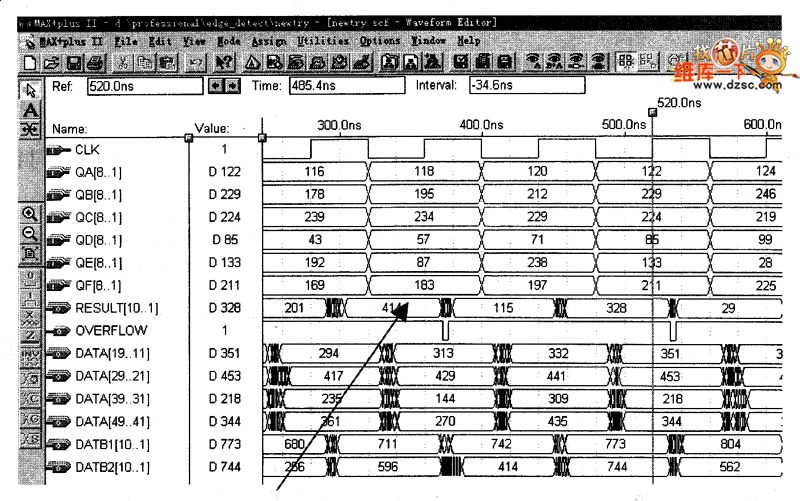

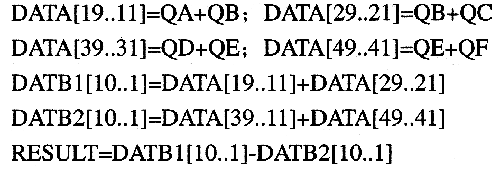

(3)仿真结果及分析:图1 是它的仿真波形,由图中可以看出:
因此仿真结果符合设计要求。同时我们可以看出,并行流水操作将带来输出的滞后(如箭头部分所示)。

FILTER的仿真结果

图1 FILTER的仿真结果
