[导读]图1 是PROCESSOR的仿真图，我们先计算图中四个方向滤波器的绝对值大小：
H FILTER＝422； V_FILTER=1950-1024=926
DR_FILTER=242； DL_FILTER＝478
四者中的绝对值最大值是926，故最大的为V_filter。观察箭头所指的部
图1 是PROCESSOR的仿真图，我们先计算图中四个方向滤波器的绝对值大小：
H FILTER＝422； V_FILTER=1950-1024=926
DR_FILTER=242； DL_FILTER＝478
四者中的绝对值最大值是926，故最大的为V_filter。观察箭头所指的部分，正好为V_filter的值1950。经过验证，上述图中的所有输出满足输出期望。
其他模块及整个系统的仿真，请读者自行完成并进行分析。

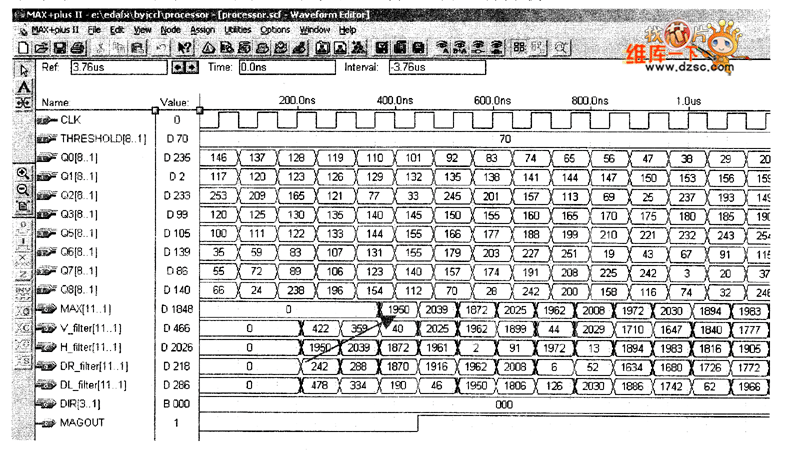

图1 PROCESSOR的仿真结果
