EDA中的电路PCB启动设计环境 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-05

[导读]Prote1 99 SE系统一共提供了7个设计环境(或称为设计系统),分别是原理图设计与编辑(Sch)、印刷电路板设计与编辑(PCB)、原理图元件库编辑器(SchLib)、印刷电路元件库编辑器(PcbLib)、表格处理编辑器(Sprea

Prote1 99 SE系统一共提供了7个设计环境(或称为设计系统),分别是原理图设计与编辑(Sch)、印刷电路板设计与编辑(PCB)、原理图元件库编辑器(SchLib)、印刷电路元件库编辑器(PcbLib)、表格处理编辑器(Spread)、文字处理编辑器(Text)、Wave Form文件编辑器。

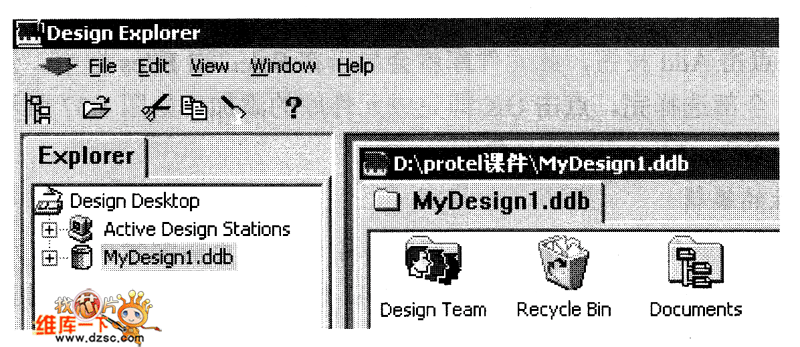

运行Prote1 99 SE,进入Design Exp1orer,执行Fi1e/New命令建立新的设计数据库(Mydesign1,ddb),或打开一个己经存在的设计数据库,如图1所示。此时用户就可以进行创建新的原理图、PCB图等文件操作了。

创建或打开设计数据库

如图1 创建或打开设计数据库

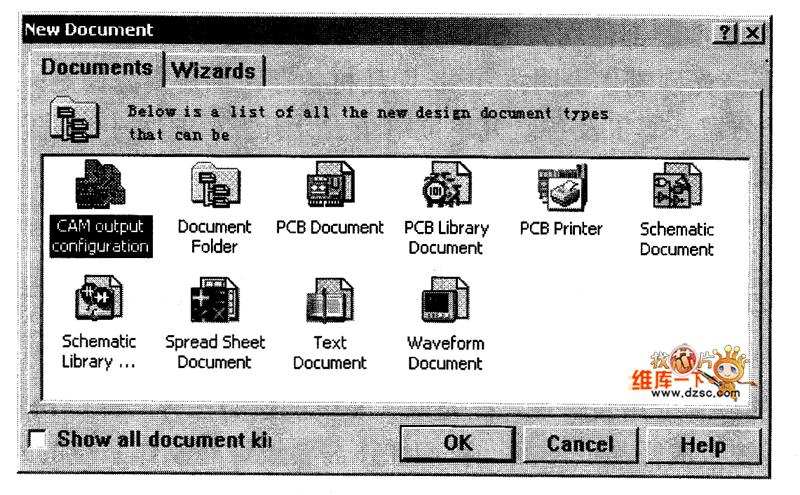

执行当前菜单中的Fi1e/New命令,系统弹出New Document对话框,如图2所示。选取Schematic Document/PCB Document等图标,然后单击Ok按钮即可进入相应的原理图/PCB图等设计。新建的文件将包含在当前的设计数据库中,系统默认的文件名为“SHEET1”,用户可以在设计管理器中更改文件的文件名。

 新建原理图、PCB图等文件对话框

如图2 新建原理图、PCB图等文件对话框
