可编程逻辑器件PLD表示方法 -

由于可编程逻辑器件的阵列结构特点，用以前所习惯的逻辑函数表示方法难以描述其内部电路，因此在 PLD中提出了一些新的逻辑约定。这些逻辑约定使PLD芯片内部的配置和逻辑图一一对应，并能把逻辑图与 真值表密切结合，构成一种紧凑而易于识读的形式。下面给出PLD的有关逻辑约定。

（1）输入缓冲单元

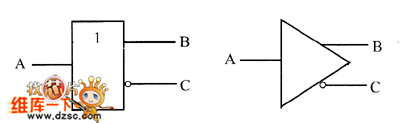

PLD的输入缓冲单元由若干个缓冲器组成，每个缓冲器产生该输入变量的原变量和反变量，其逻辑表示方 法如图1所示，图中B＝A，C=A。

（2）与门和或门

PLD中的两种基本逻辑阵列：与阵列和或阵列。它们分别由若干个与门和或门组成，每个与门和或门都是 多输入、单输出形式。为便于对PLD的逻辑关系易于了解、编程和使用，通常采用如下的约定，以三输人与门为例，图2所示为具有3个输人项的与门的表示方法。

图1 PLD缓冲器表示法图2 与门和或门的PLD表示法

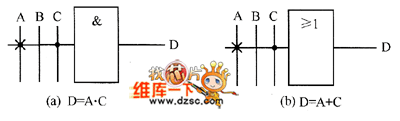

在图2（a）中，3条竖线A，B，C均为输人项，输入到与门去的一条横线称为积项线，输人线与积项线的 交叉点是编程点。在编程点处连有编程器件，如熔丝、SIMOS或FLOTEX等编程MOS器件，若在交叉点处的编 程器件接通输人线和积项线（如熔丝耒“烧断”，或编程MOS器件形成沟道），称为接通连接，则在编程 点处以“×”表示，如图2中输人线A与积项线的交叉点处有“×”号，即表示输人A与积项线连通。若在 交叉点处的编程器件不连通输入线与积项线（如熔丝“烧断”，或编程MOS器件未形成沟道），称为断开 连接，则交叉点处无“×”号，如输人B与积项线不连。另外，在PLD中有些输人线和积项线的交叉点处不 是用编程器件来连接而是内部固定接通的，称为硬线连接，此时在交叉点处以实圆点“·”来表示，如图 2中输人C与积项线为硬线连接。可以看出，图2与电路的积项线输出：D＝A·C。同样，对PLD中有可编程 的或阵列时，其表示方法如图2（b）所示。

（3）简化的PLD表示

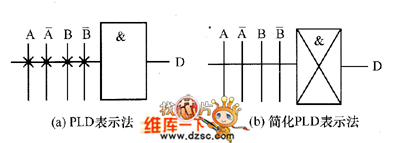

为了方便设计，在PLD的逻辑描述中常用一种简化的逻辑表示方法，如图3所示。图3（a）为一种输人项 全部被接入的与门表示方法，其乘积项为D＝A·A·B·B。

图3（b）是其简化表示方法。因为在PLD设计中，常常会遇到输人项全部被接入的情况，使用这种简化 符号，可以简捷、清晰地将这类情况表示出来。值得注意的是，这种表示方法ˉ意味着该乘积项输出总为 逻辑“0”。

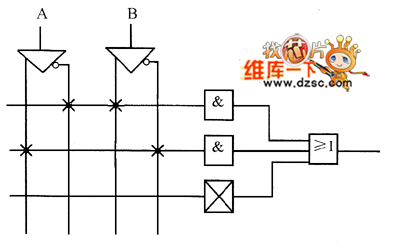

图4给出了利用PLD表示法描述逻辑电路F＝A+B的示意图。

图3 简化PLD表示法图4 F＝A+B的PLD表示法
