PAL器件的基本结构 -

PAL器件的构成原理以逻辑函数的最简与或式为主要依据，其基本结构如图1所示。在PAL器件的两个逻辑 阵列中，与阵列可编程，用来产生函数最简与或式中所必需的乘积项。因为它不是全译码结构，所以允许 器件有多个输人端。PAL器件的或阵列不可编程，它完成对指定乘积项的或运算，产生函数的输出。例如，图1所示的与阵列有4个输入端，通过编程允许产生10个乘积项。或阵列由4个四输人或门组成，每个或门允许输人4个乘积项，或阵列的每个输出端可以输出任意4个或少于4个乘积项的四变量组合逻辑函数。

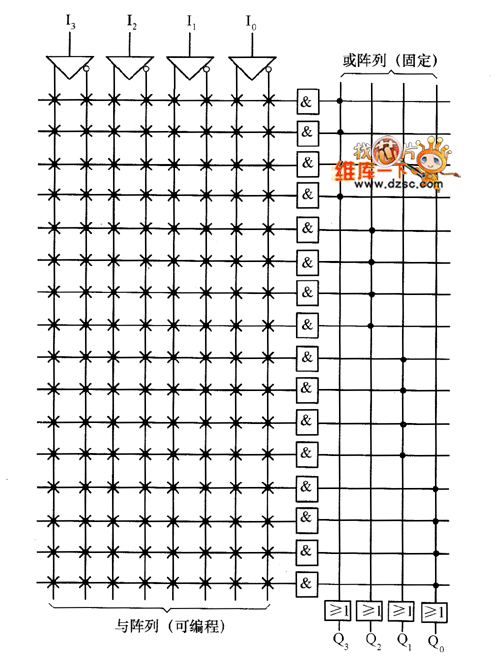

图1 PAL器件的基本结构
