PAL的输出和反馈结构 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-05

[导读]1.专用输出的基本门阵列结构
专用输出结构如图1所示,组合逻辑宜采用这种结构。图中的输出部分采用或非门,因而也称这种结构为 输出低电平有效。若输出采用或门,则称为高电平有效器件;若将输出部分的或非门改为互

1.专用输出的基本门阵列结构

专用输出结构如图1所示,组合逻辑宜采用这种结构。图中的输出部分采用或非门,因而也称这种结构为 输出低电平有效。若输出采用或门,则称为高电平有效器件;若将输出部分的或非门改为互补输出的或门 ,则称为互补输出器件。

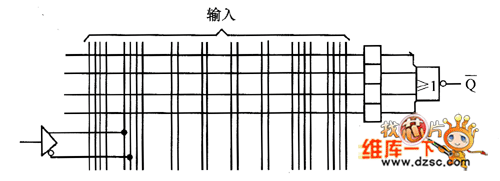

图1 专用输出结构

2.可编程I/O结构

可编程I/O结构如图2所示。其中最上面一个与门所对应的乘积项用于选通三态缓冲器。如果编程时使此 乘积项为“0”,即将该与门的所有输人项全部接通,则三态缓冲器保持高阻状态,这时对应的I/O引脚就 可作为输人脚用,右边的互补输出反馈缓冲器作为输入缓冲器。相反,若编程时使该乘积项为“1”,则 三态缓冲器常通,对应的I/0脚用作输出,同时该输出信号经过互补输出反馈缓冲器可反馈到输人端。一 般情况下,三态输出缓冲器受乘积项控制,可以输出“0”,“1”或高阻状态。

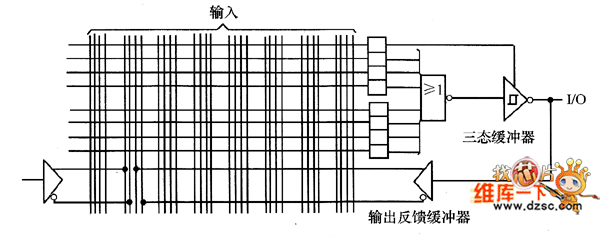

图2 I/0结构

3,寄存(时序)输出结构

寄存输出结构如图3所示,在系统时钟(CLOCK)的上升沿,把或门输出存人D触发器,然后通过选通三 态缓冲器把它送到输出端Q(低电平有效)。同时,D触发器的Q端经过输出反馈缓冲器反馈到与阵列,这 样PAL器件就能够实现复杂的逻辑功能。

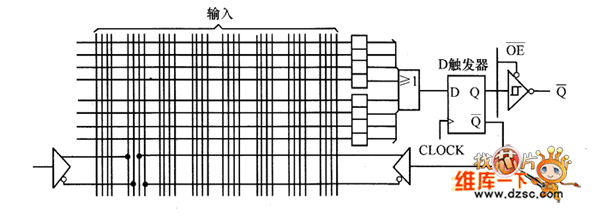

图3 寄存输出结构

4.异或结构

异或结构的PAL器件主要是在输出部分增加一个异或门,如图4所示,把乘积和分为两个和项,这两个和 项相异或后,在时钟的上升沿存人D触发器内。异或型PAL具有寄存型PAL器件的一切特征,而且利用A+0= A和A+1=A很容易实现有条件的保持操作和取反操作。这种操作为计数器和状态机设计提供了简易的实现 方法。

5.算术选通反馈结构

这种结构是在异或结构的基础上增加了反馈选通电路,如图5所示,它可以对反馈项


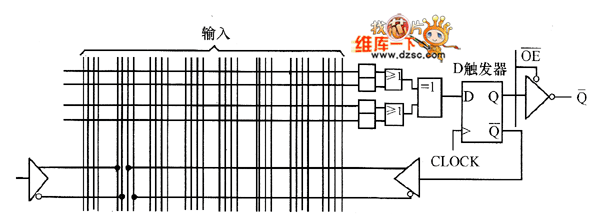

图4 异或PAL

Q和输入项I进行二元逻辑操作,产生4个或门输出,进而获得16种可能的逻辑组合,如图6所示。这种结构 的PAL对实现快速算术操作(如相加、相减、大于、小于等)很有用。

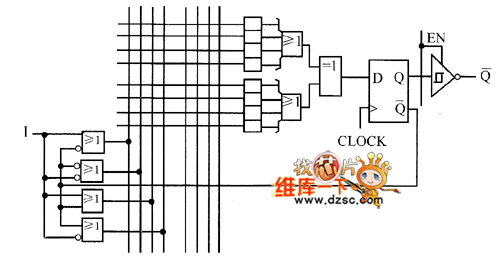

图5 PAL的算术选通反馈结构

在组成PAL的与阵列、或阵列、输出单元和I/O端的4部分中,与阵列和或阵列是核心部分;输出单元的主 要功能是决定输出极性、是否有寄存器作为存储单元、组织各种输出并决定反馈途径;I/O端结构决定是 否一端可作为输入端、输出端或可控的I/0端。

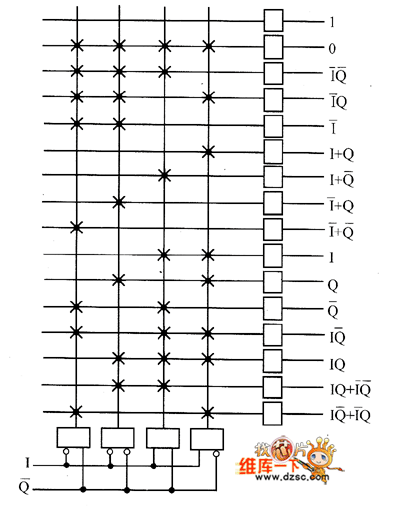

图6 PAL产生算术逻辑功能
