1．创建簇框架
在前面板控件选板中选择“新式→数组、矩阵与簇→簇”控件，如图1所示，置于前面板窗口中。

将光标移至框架四周，光标变成调整大小的斜箭头，单击并拖动箭头可以改变簇框架的大小，如图2所示。

2．向簇框架中添加元素

例如创建图3所示簇。选择控件选板中的“新式→数值→数值输入控件”，置于簇框架中，即向簇中添加了数值元素，如图3所示。同样地，字符串数据和数组，字符串数据和数组，得到包含数值、布尔量、字符串和数组的簇，添加布尔型数据、添加完毕后如图3所示。

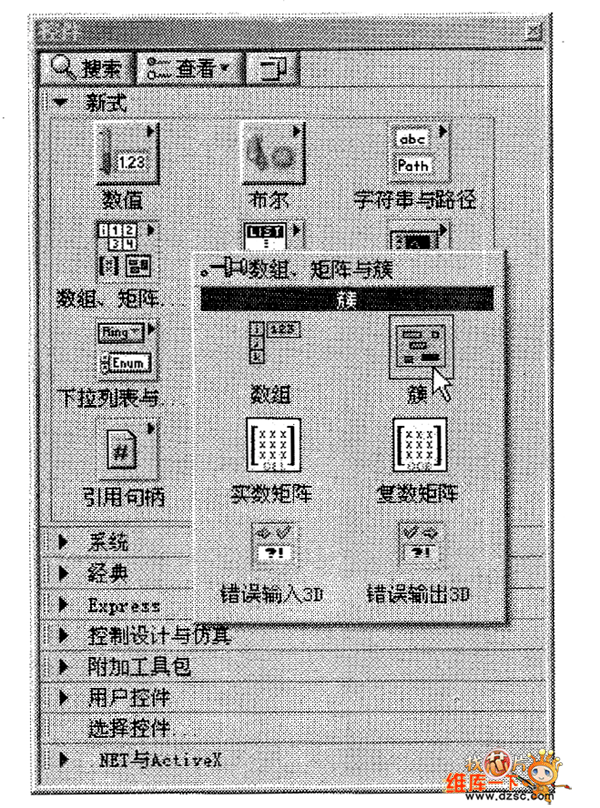

前面板中的簇控件图

图1 前面板中的簇控件

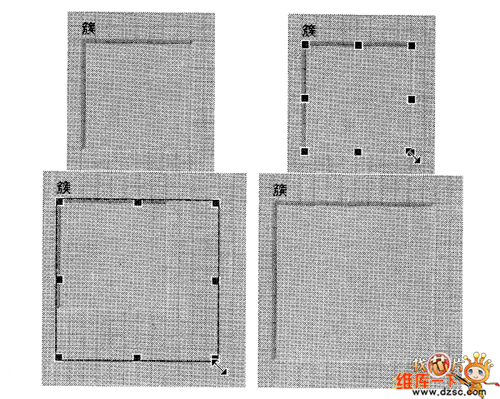

调整簇框架大小图

图2 调整簇框架大小

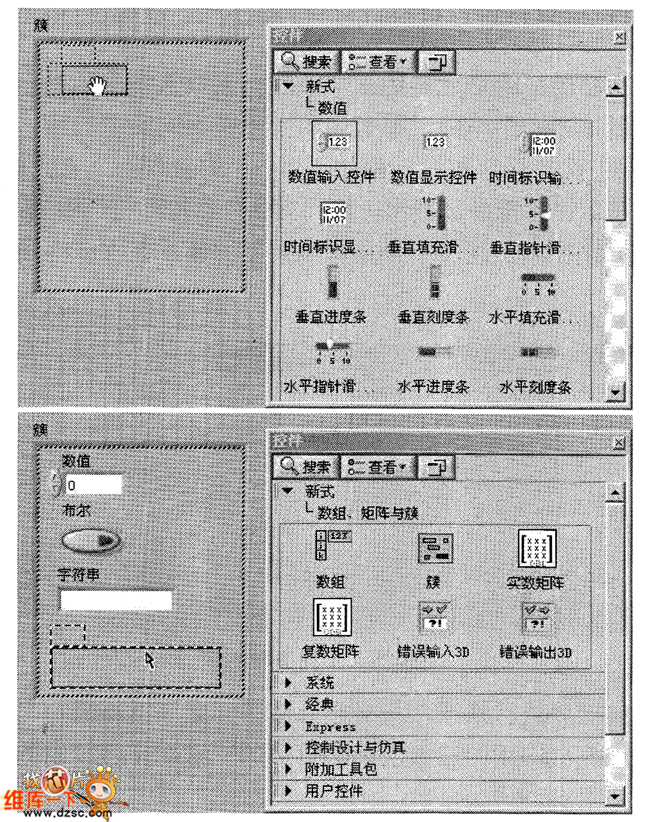

创建簇图

图3 创建簇

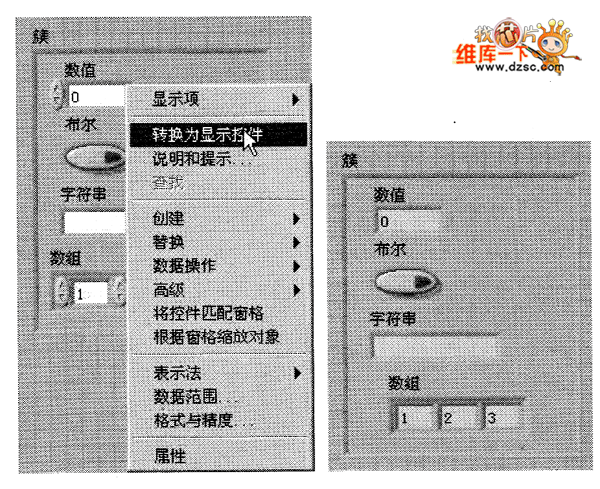

创建完成的簇作为一个复合型数据，只能选择输入控件或显示控件中其中之一的属性，不能同时拥有输入控件和显示控件两种属性。当选择一种属性以后，簇中的所有元素都为此属性。簇输入控件或显示控件的性质由最初添加的数据决定，也可以通过右键菜单选项进行转换。如图4中的簇为输入控件簇，选择簇中元素的右键快捷菜单选项“转换为显示控件”可以将簇转换成显示控件，此时所有元素都变成显示控件，如图4所示。

簇控件的属性图
