LabVIEW的簇元素的顺序 -

簇中的元素是有次序的。簇中元素的次序按照元素放入簇中的先后顺序排列。如果两个簇中的元素都相同，但排列顺序不同，那么这两个簇是不同类型的簇。

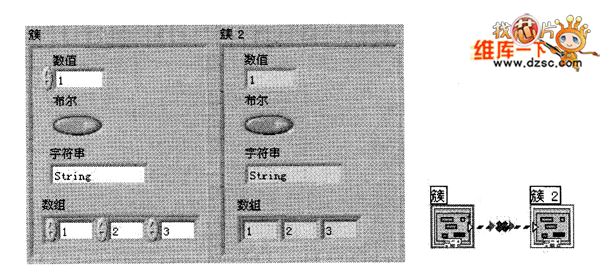

图1中的输入控件“簇”和显示控件“簇2”中包含的元素完全相同，“簇”中元素的顺序依次为数值、布尔、字符串、数组，而“簇2”中元素的顺序依次为连接布尔、数组、数值、字符串，那么“簇”和“簇2”不是同一类型的簇，在程序框图中不能通过数据线直接相连。

图1 不同类型的簇

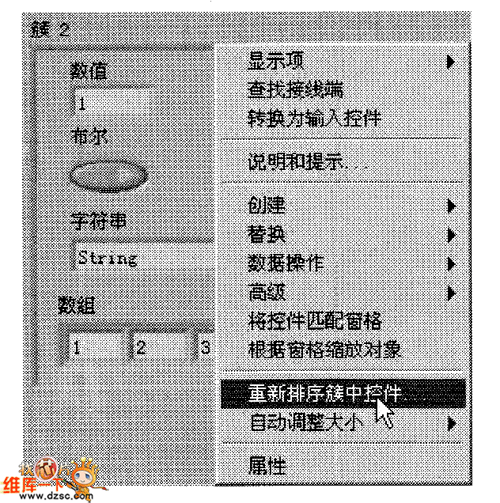

若要对簇中元素的次序进行修改，不必删除簇中元素而重新添加，可以在簇框架的边框上单击鼠标右健，通过弹出的簇的右键快捷菜单中的“重新排序簇中的控件...”选项重新设置簇中元素的顺序，如图2所示。

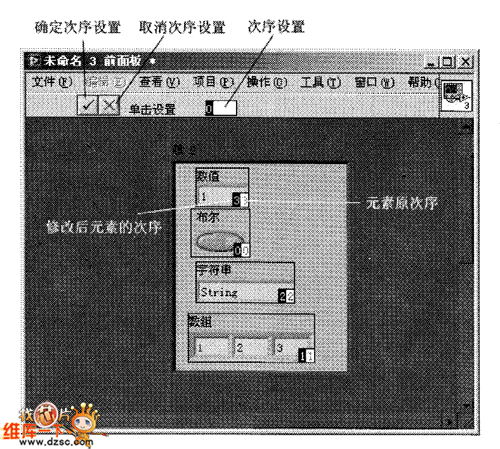

单击“重新排序簇中的控件…”，进入次序设置窗口，如图3所示。工具栏中的工具分别为确定次序设置、取消次序设置和次序设置。簇中所有元素都分别由一个元素区域框包围；每个元素区域框中包含两个表示元素次序的数字：白底黑字代表修改之前的元素次序，黑底白字代表修改以后的序号。
