MRON可编程控制器与8031的通讯 -

叙述了OMRON可编程控制器C60R与MCS8031单片机间的通讯问题。且给出了通讯中可编程控制器的梯形图和MCS8031的原程序。经实际运行效果良好

本文引用地址: http://www.21ic.com/app/eda/201203/111615.htm

引言

可编程控制器(简称PLC) 。是现代化生产设备中大量开关量、数字量、脉冲量及模拟量的控制装置。例如: 电机的启停,电磁阀的开闭。产品的计数、温度、压力、流量的设定与控制等。在工业自动控制中应用极广。它具有抗干扰能力强,可靠性高, 操作简便,所提供的简易语言便于一般工程技术人员灵活使用的特点,受到广大用户的好评。 8031 单片机在测量及自动控制中应用也十分广泛,这也是众所周知的,因此就不再叙述。

1 　系统功能和原理

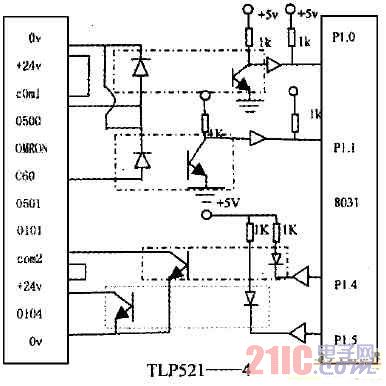

1. 1 　该系统是集控制,测量及通讯为一体的设备 PLC 可编程序控制器在该设备中起着控制和与 单片机进行取样、测量的通讯过程(工作) 。 (1) 硬件电路如图1 从图中可以看出其通讯过程是在此设备中可编程控制器主要控制有关的电磁、电机、报警与8031 单片机的逻辑通讯工作。 (2) 它的逻辑流程图2 主要叙述了PLC 和8031 单片机的通讯过程。下面的梯形图3 叙述了它的信号传输方式。 (3) 梯形图3 ,该图可方便地描述整个控制过程,并且易于编写与修改。图中E2 为电极,0103 为输入点,0500 为输出点控制。第一部分工作完成取料和样品信息收到和回送的过程。第二部分工作完成测量的信息和测量完毕后的信息回送过程。其程序清单为:

3 　结束语

PLC 可编程控制器与8031 单片机通讯过程,经实际运行检验十分可靠,运行状况稳定良好,深受广大用户的欢迎。

            MRON可编程控制器与8031的通讯原理图
